SDRbox

SDRbox — классический SDR трансивер, основанный на двух важных факторах – доступность и экономичность. Основное условие, которое ставилось при создании данного аппарата – это доступность широкому кругу радиолюбителей. Конструктивные особенности – это компактность, не мешающая функционалу.

Данный аппарат призван стать доступным вариантом для тех радиолюбителей, которые хотят познакомиться с техникой SDR, либо для тех, кто уже знаком с современным направлением SDR трансиверов и имеет желание пользоваться функциональным аппаратом за небольшие финансовые вложения. Трансивер SDRbox может использоваться в качестве панорамной SDR приставки к классическому трансиверу. Это позволяет усовершенствовать и модернизировать существующую аппаратуру, не имеющую преимуществ программно — определяемого радио в силу технических особенностей.

Технические характеристики трансивера:

  • Диапазон частот: 1 МГц — 30 МГц
  • Режимы модуляции: CW, SSB, FM, AM, DIGI
  • Полоса обзора панорамы: 48 — 192 кГц (зависит от параметров звуковой карты)
  • Входной/выходной импеданс трансивера: 50 Ом
  • Выходная мощность передающего тракта: 5 Вт
  • Напряжение питания: +13.8 В
  • Потребляемый ток: до 1 А
  • Интерфейс подключения к ПК: miniUSB

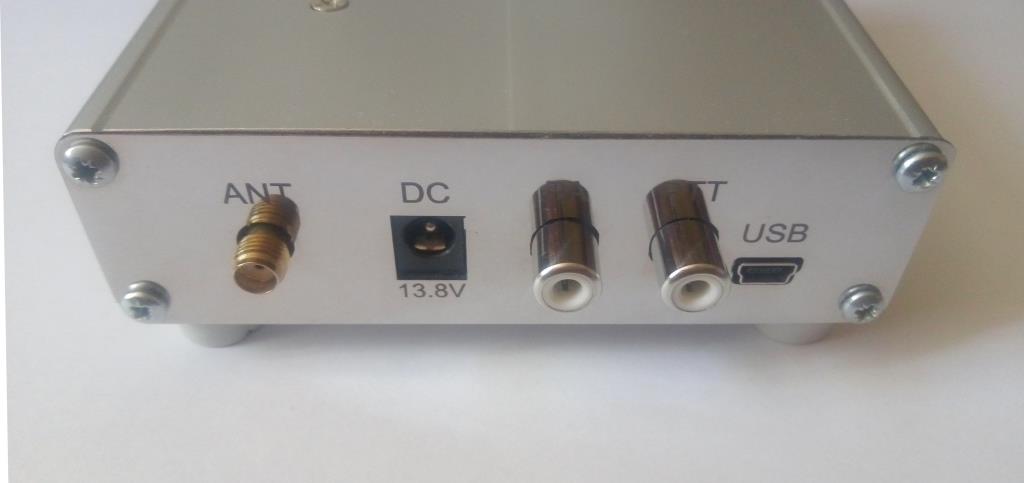

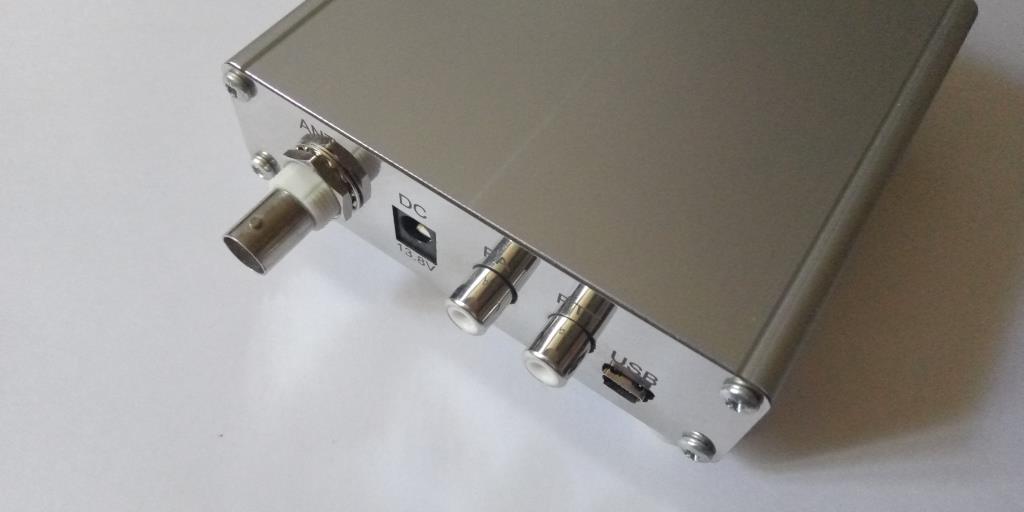

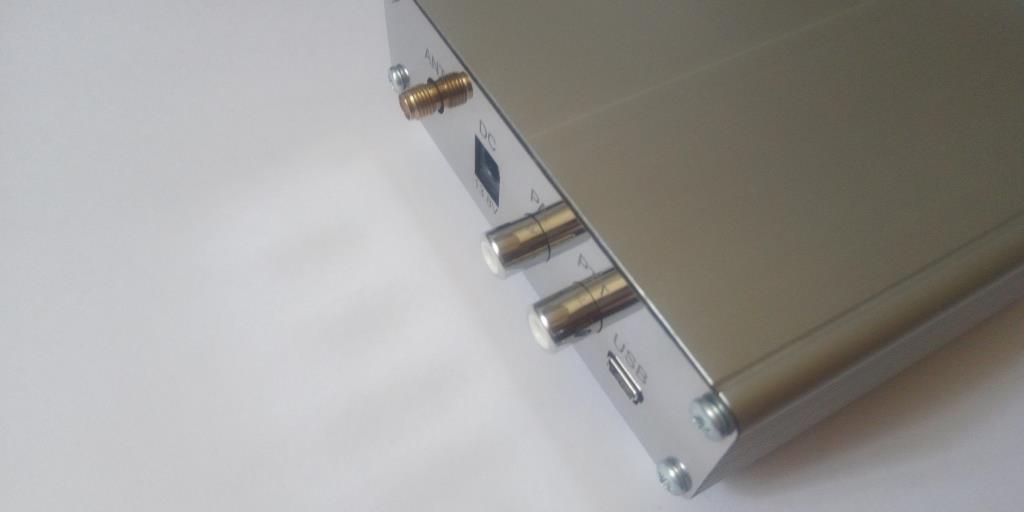

  • Антенный разъем: SMA, BNC
  • Разъем подключения педали (PTT): RCA
  • Разъем подключения внешнего УМ (PA): RCA (макс. ток коммутации 2 А)
  • Разъем подключения DC 13.8 В: 5.5 мм × 2.1 мм

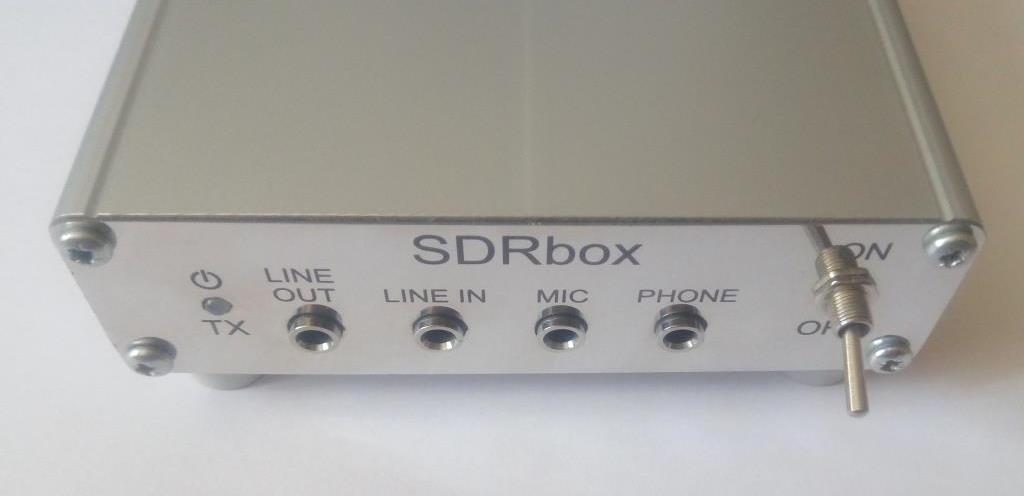

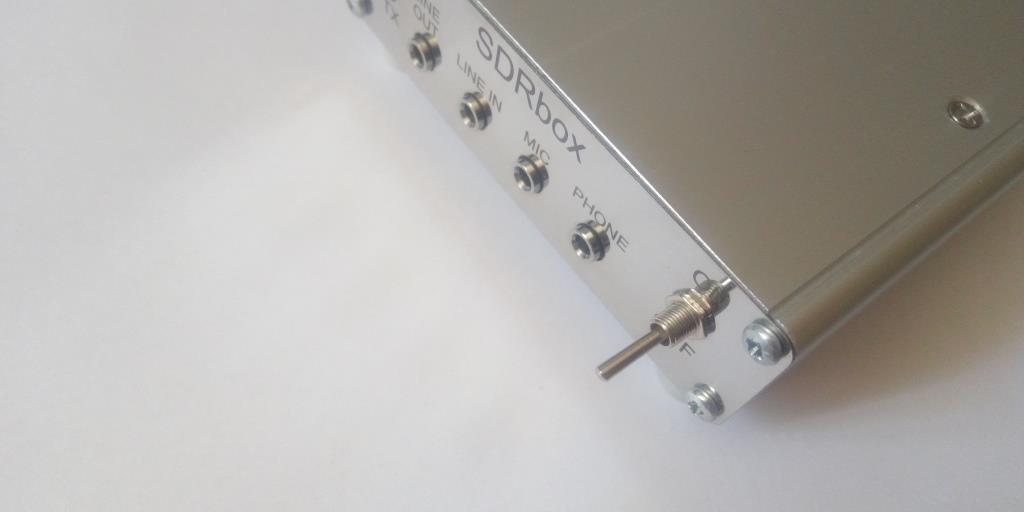

  • Разъем подключения микрофона: 3.5 мм
  • Разъем подключения наушников: 3.5 мм
  • Встроенный отключаемый УВЧ: +20 дБ
  • Встроенный отключаемый аттенюатор: -16 дБ

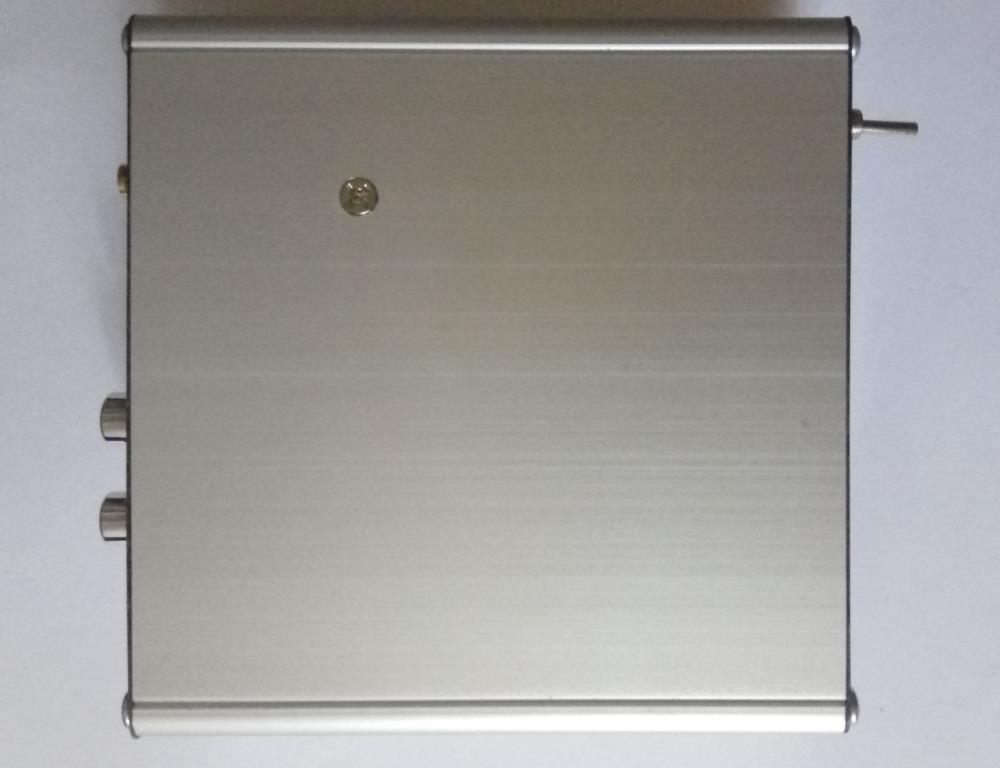

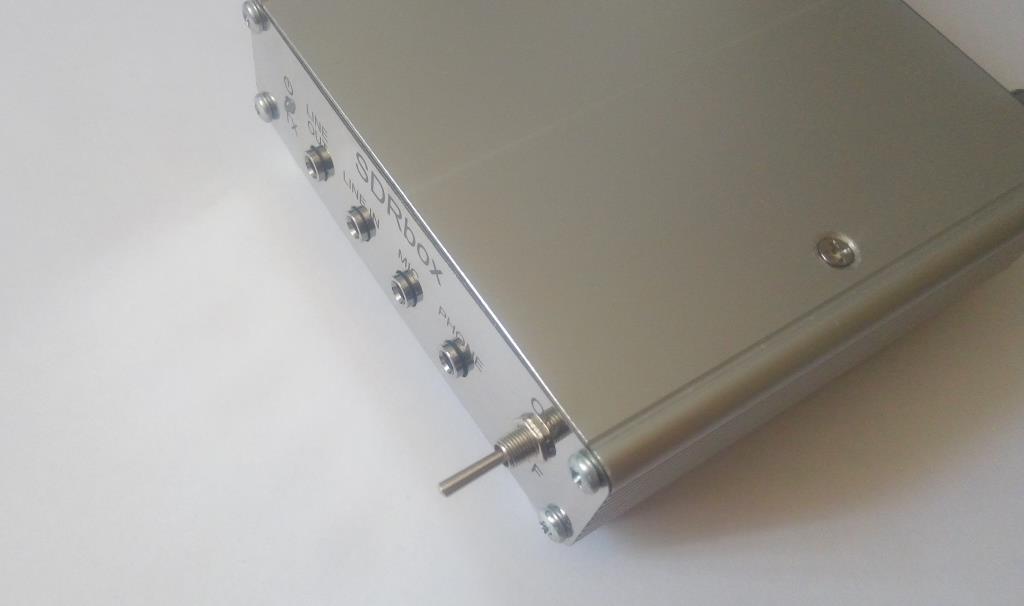

  • Размеры корпуса (ДхШхВ): 100 х 103 х 30.5 мм, сделан из анодированного алюминия, передняя и задняя панель сделаны с помощью лазерной резки и гравировки из нержавеющей стали толщиной 0.5 мм.

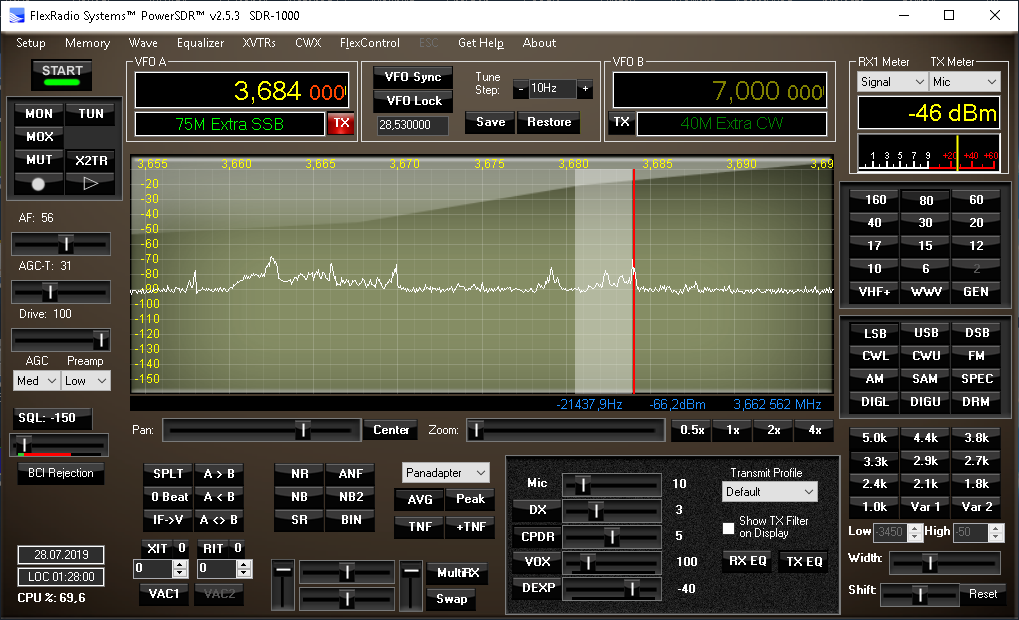

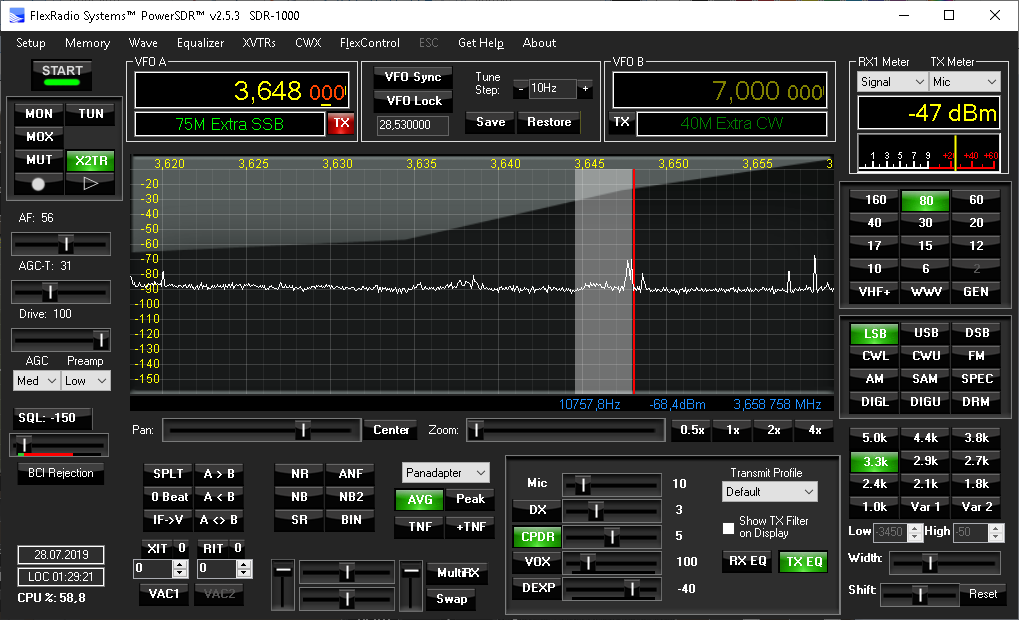

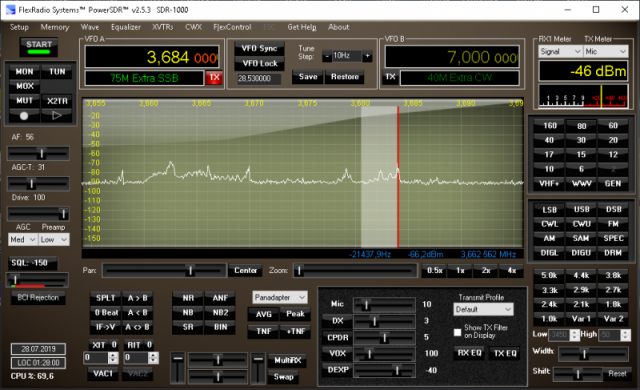

  • Программное обеспечение для работы: PowerSDR 1.xx, PowerSDR 2.xx, PowerSDR 2.8.0 (мод.), ОС — WinXP, Vista, 7 / 8 /10

Функциональные особенности:

  • защита от статики USB интерфейса
  • защита от переполюсовки напряжения питания
  • защита от превышения напряжения питания
  • оптическая развязка подключения педали
  • релейная коммутация внешнего усилителя мощности
  • встроенный микрофонный усилитель для электретного микрофона
  • 7 диапазонных полосовых фильтров
  • управление УВЧ и аттенюатором из программы
  • двухцветный светодиод индикации режима работы

Комплект: трансивер, комплект схемотехнической документации, программное обеспечение, инструкции по настройке в электронном виде.
