QRM Eliminator HF

QRM Eliminator HF — фазовый подавитель индустриальных помех различного типа. Прибор предназначен для подавления местных локальных помех:

от импульсного БП, телевизора, ноутбука, монитора и т.п.
от соседних радиостанций, которые излучают мощные шумовые всплески
от городских источников шума различного типа: уличное освещение, медицинское оборудование, генераторов различного типа

Это обновленная версия прибора, которая имеет дополнительный функционал. См. функциональные особенности ниже.

Технические характеристики прибора:

Диапазон частот: 1 МГц — 54 МГц
Входной/выходной импеданс: 50 Ом
Проходящая мощность передающего тракта: минимальная — без ограничений, номинальная — 200 Вт
Напряжение питания: +13.8 В
Потребляемый ток: до 0.2 А

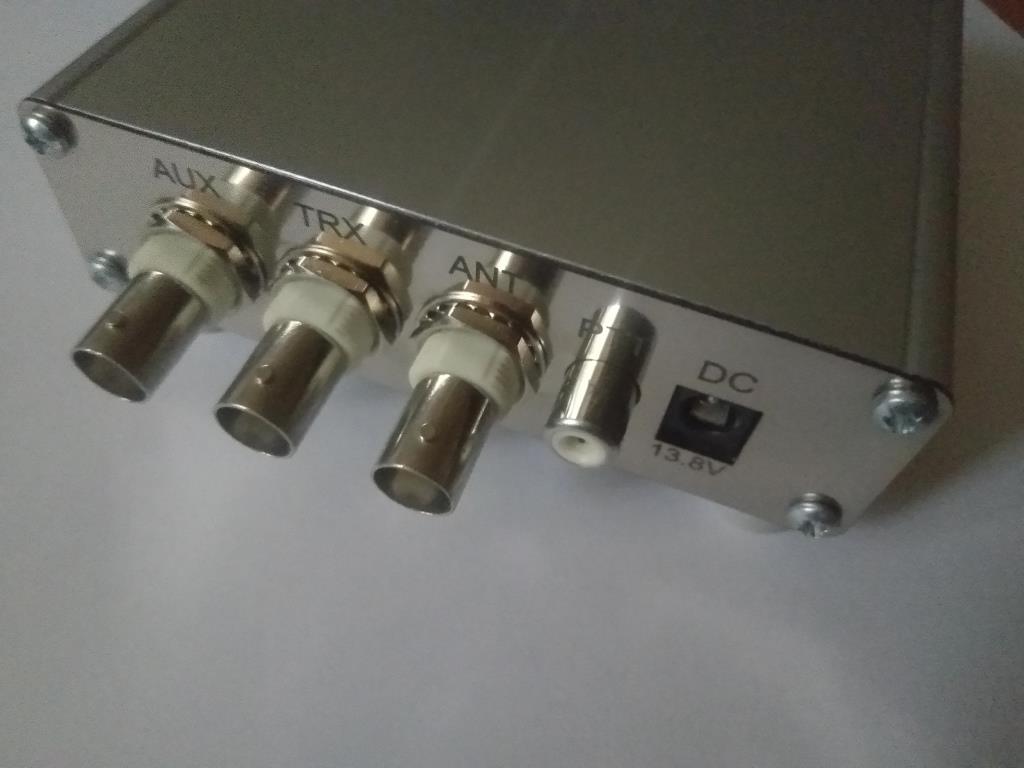

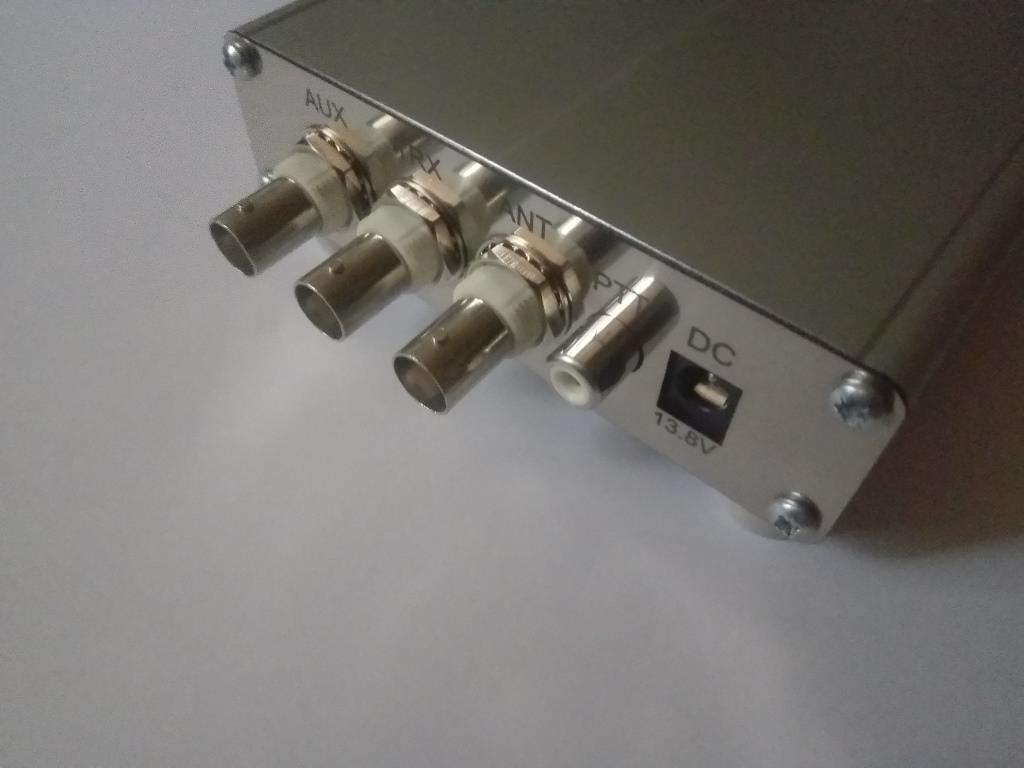

Антенный разъем: SMA, BNC
Разъем коммутации RX/TX: RCA
Разъем подключения DC 13.8 В: 5.5 мм × 2.1 мм

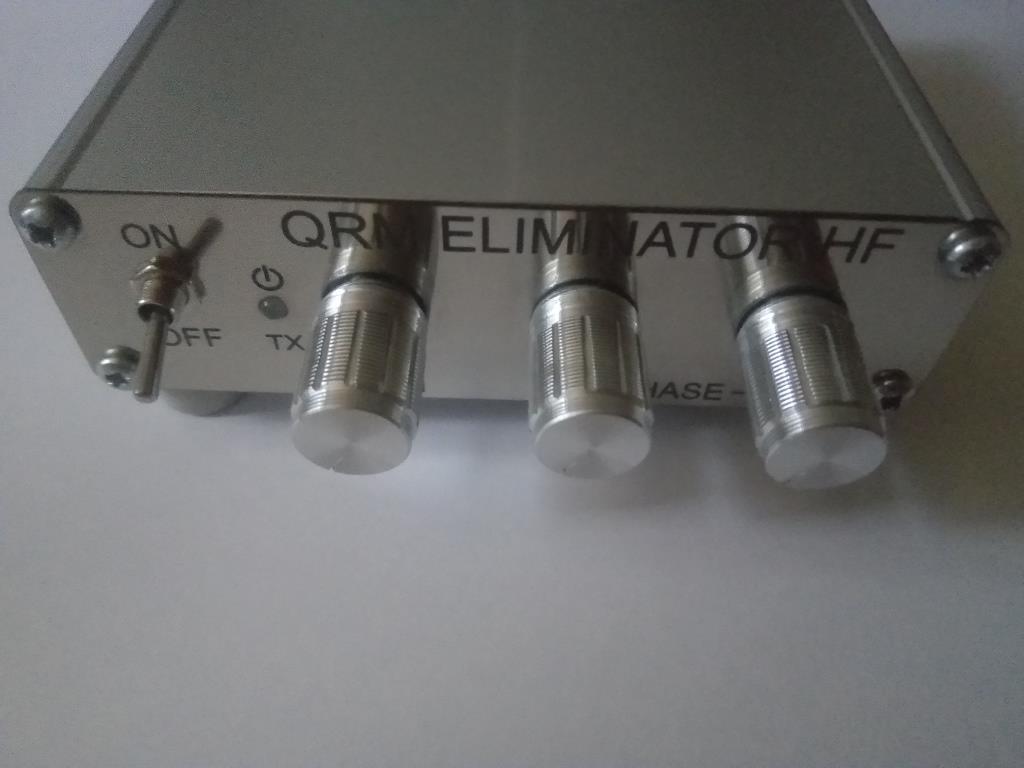

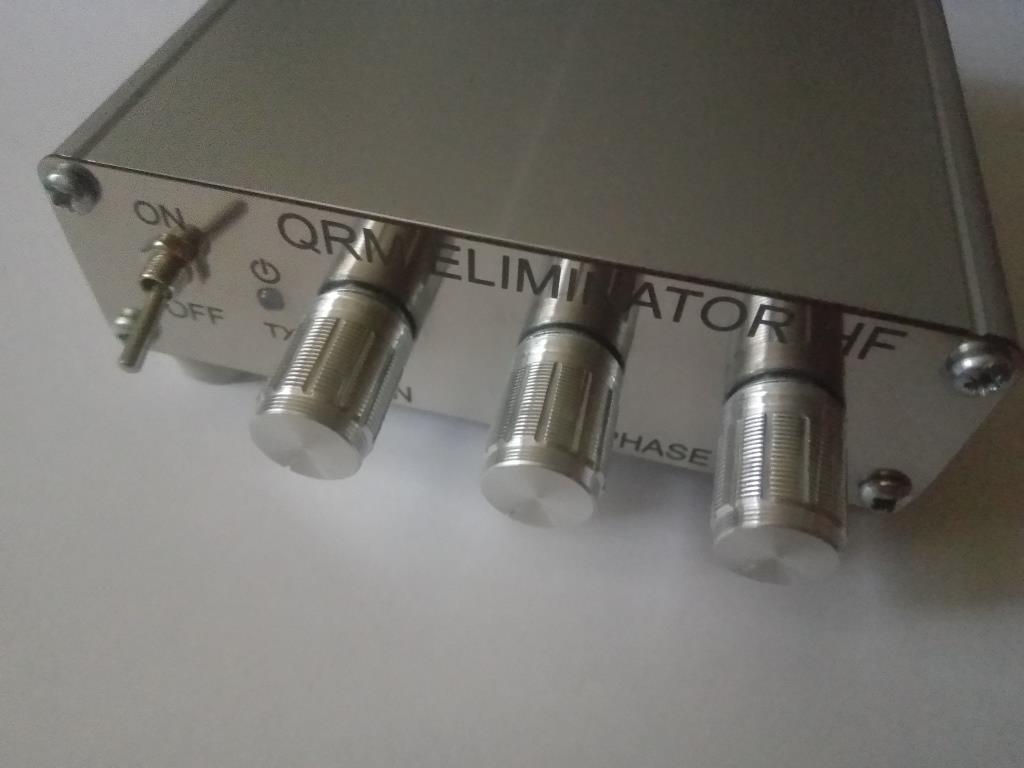

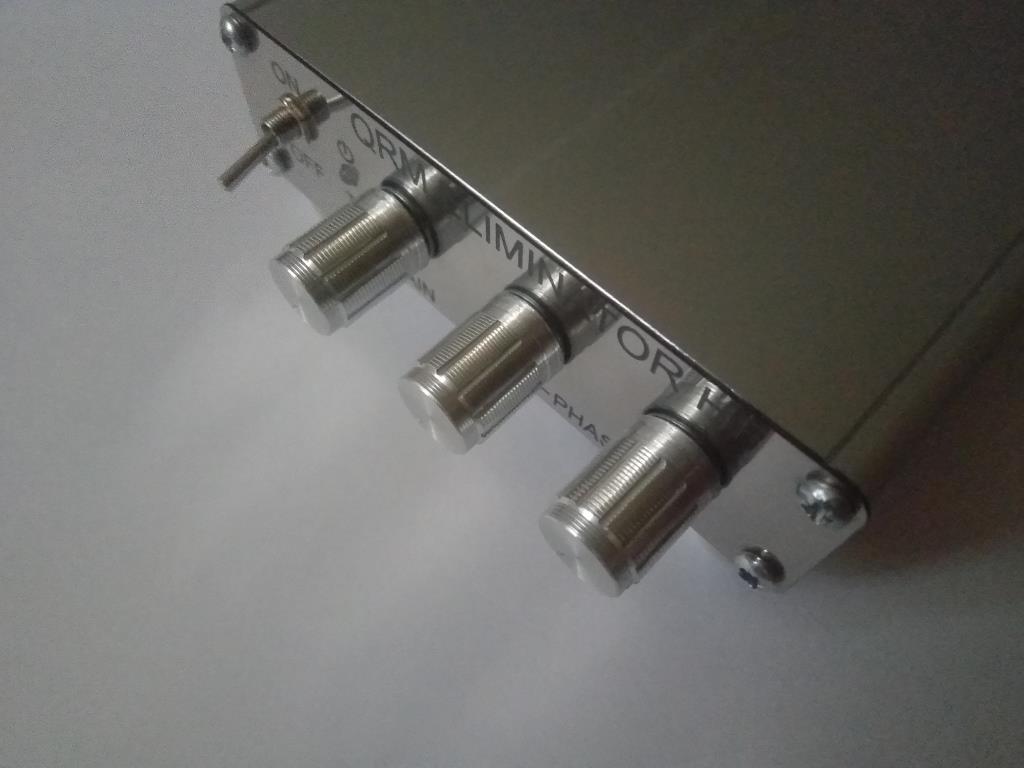

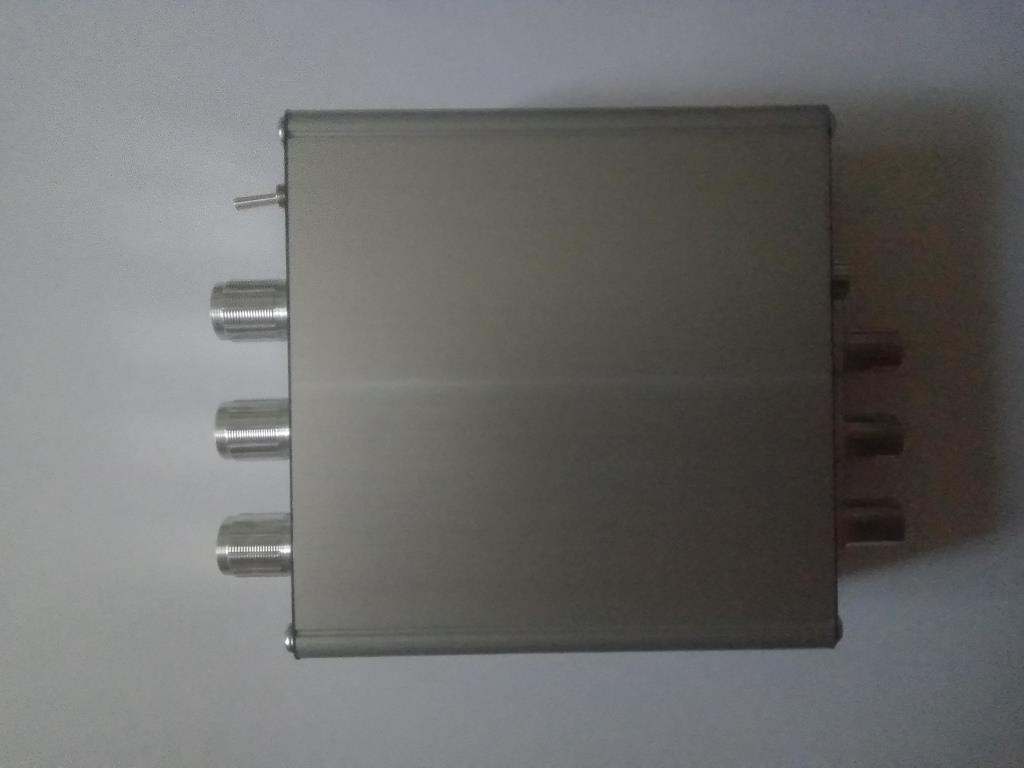

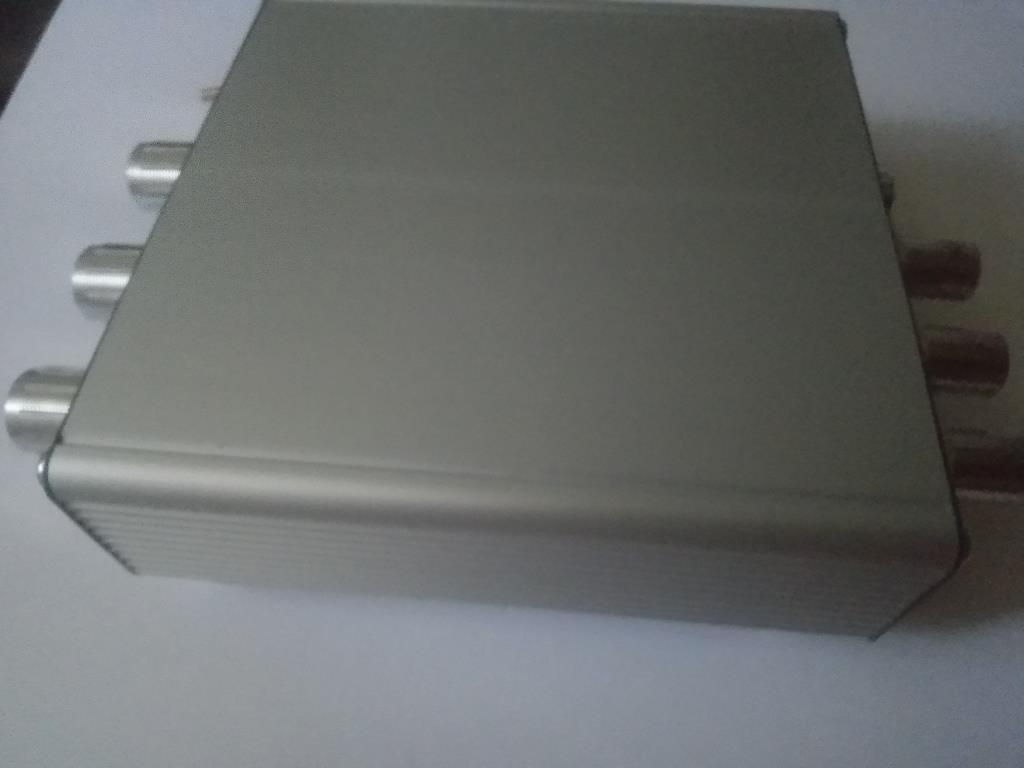

Размеры корпуса (ДхШхВ): 100 х 103 х 30.5 мм, сделан из анодированного алюминия, передняя и задняя панель сделаны с помощью лазерной резки и гравировки из нержавеющей стали толщиной 0.5 мм.

Функциональные особенности:

защита от переполюсовки напряжения питания
защита от превышения напряжения питания

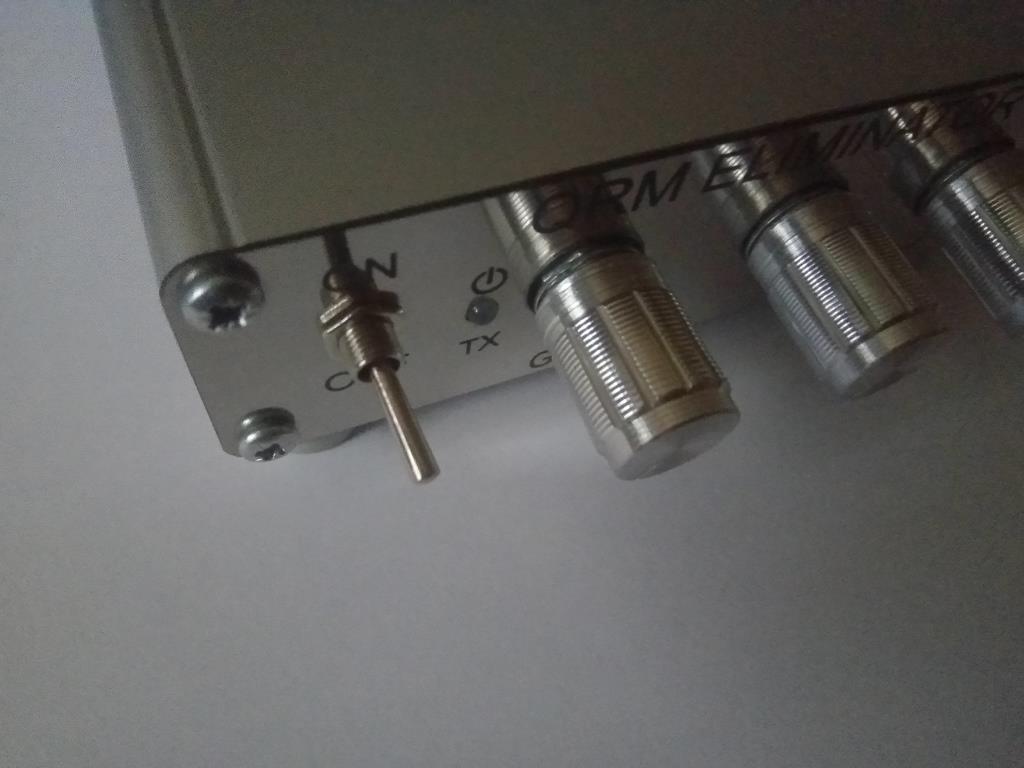

двухцветный светодиод индикации режима работы
система VOX для беспроводного управления и защиты прибора от случайной подачи мощности в режиме RX
малошумящий УВЧ на входе дополнительной антенны (AUX)
защита от статики ВЧ входа-выхода
дополнительные каскады согласования и усиления RX тракта

Комплект: QRM Eliminator HF, комплект схемотехнической документации в электронном виде.

Антенна AUX — это отрезок провода длинной 1 — 10 м. Его нужно расположить так, что бы уровень шума, наведенный в этой антенне, был как можно больше.
