ATU-600HF

Автоматический антенный тюнер ATU-600HF (Antenna tuner 600 W High Frequency ) — автоматическое устройство согласования антенно — фидерной системы с трансивером или усилителем мощности радиостанции.

Технические характеристики тюнера:

Диапазон частот: 1 МГц — 54 МГц
Проходная мощность: 600 Вт макс.
Напряжение питания: +12 В…+15 В
Потребляемый ток: до 0.6 А

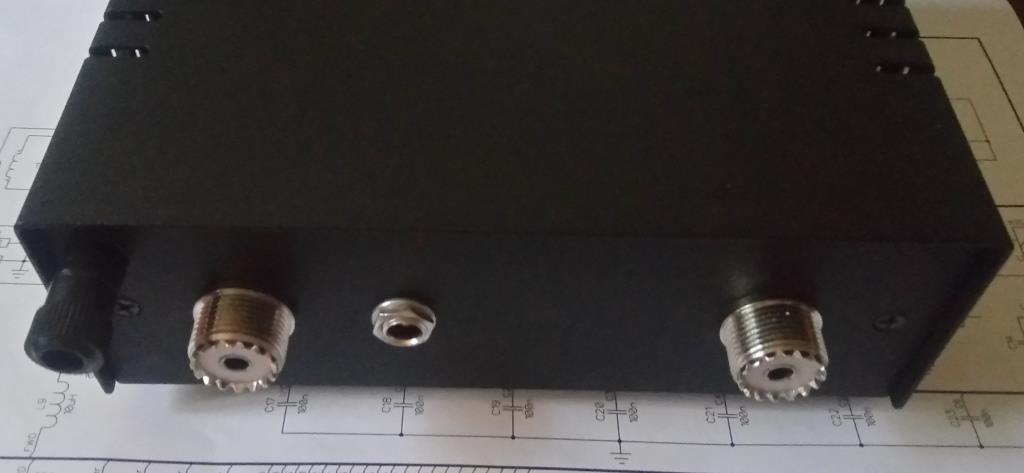

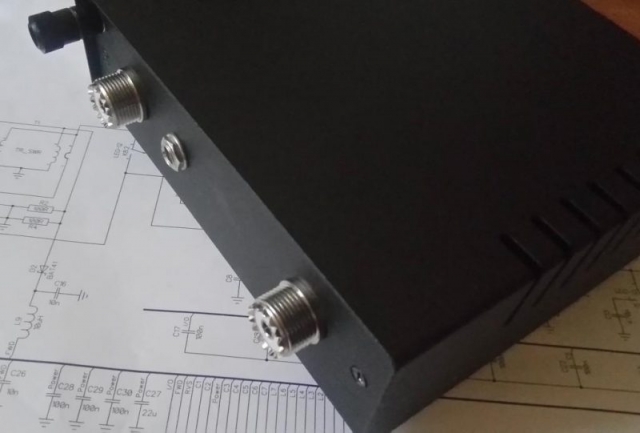

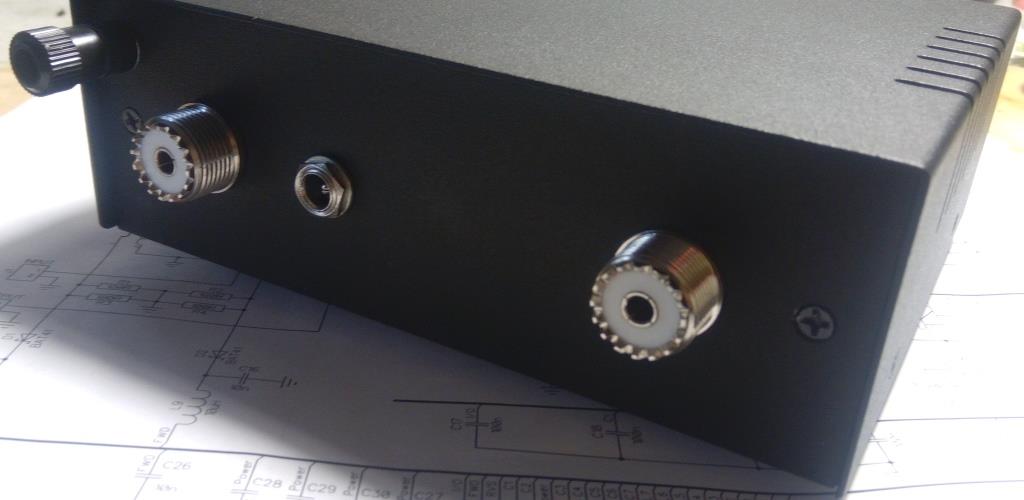

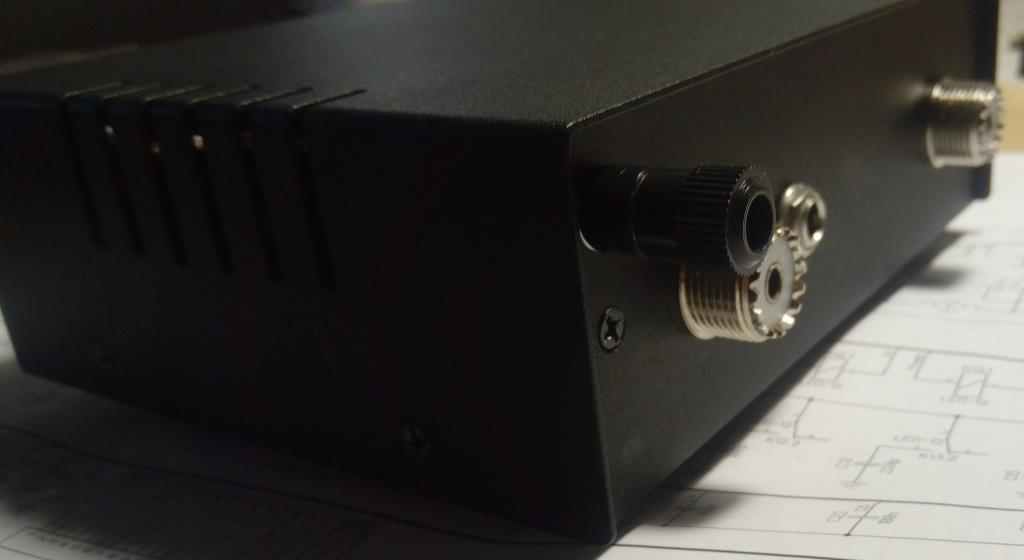

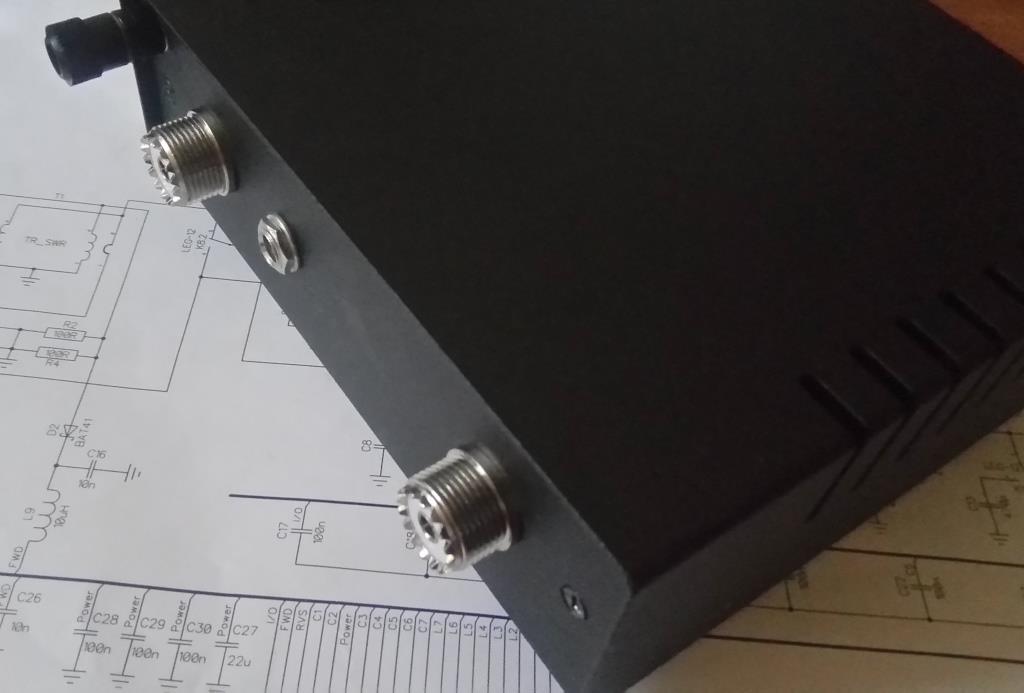

Входной разъем: SO — 239 (ответная часть PL — 259)
Антенный разъем: SO — 239 (ответная часть PL — 259)
Разъем подключения DC 13.8 В: 5.5 мм × 2.1 мм

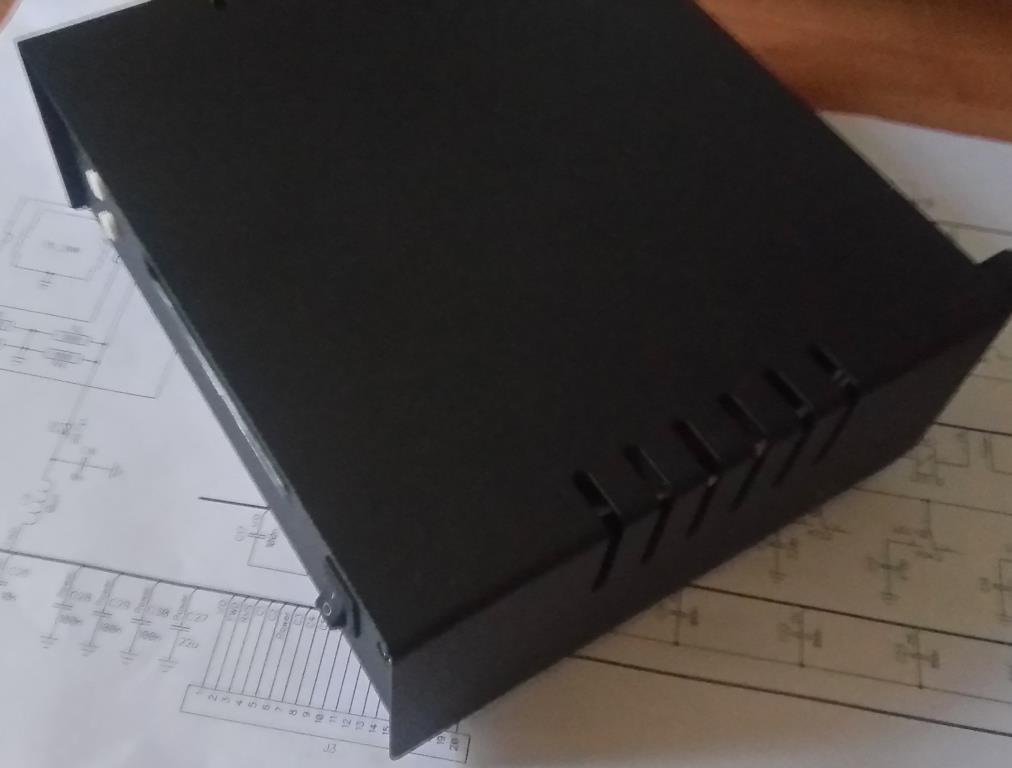

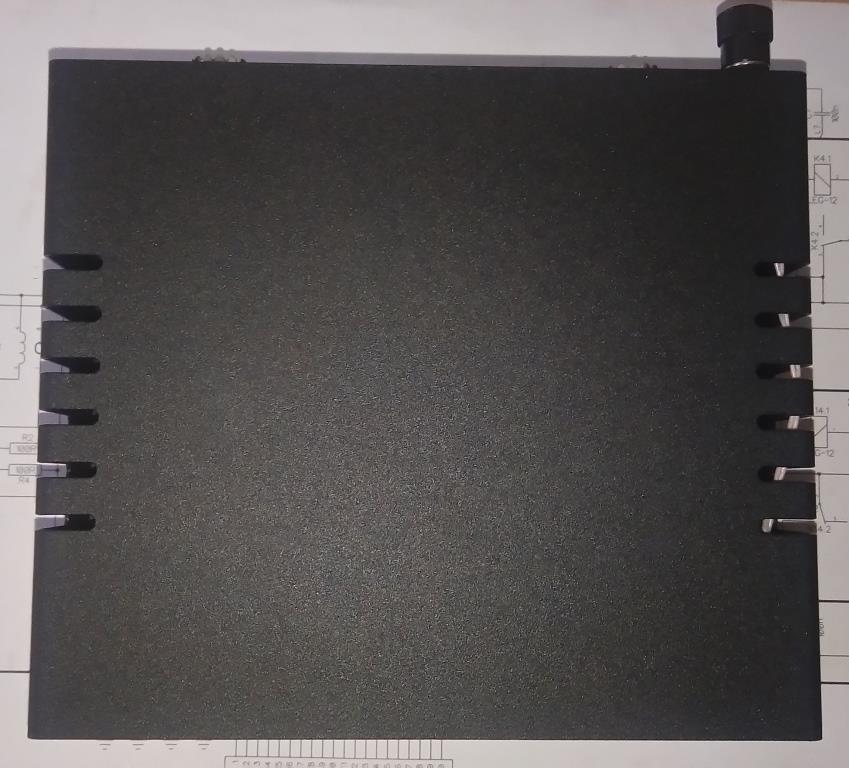

Размеры корпуса (ДхШхВ): 130 x 150 x 50 мм, материал — сталь, цвет — черный муар, толщина стенок корпуса: 0.8 — 1 мм.

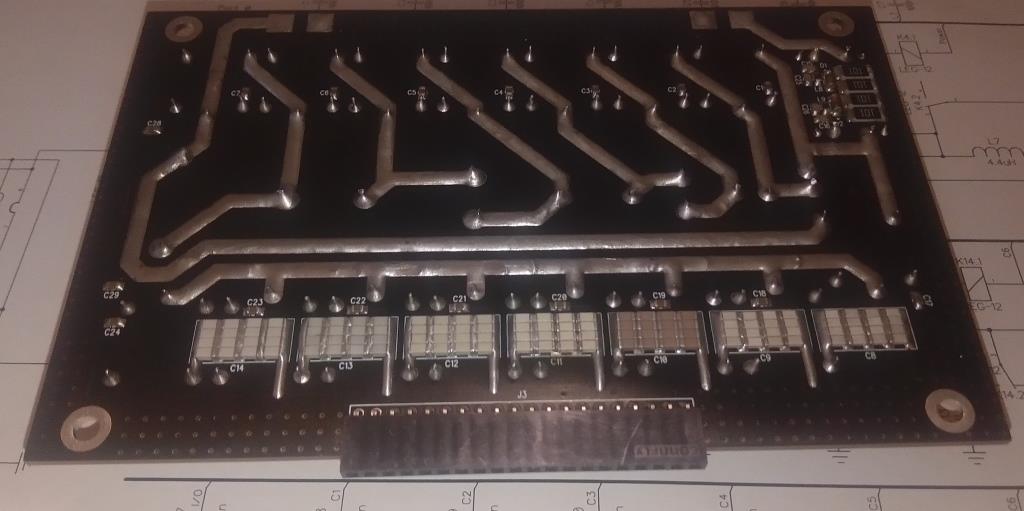

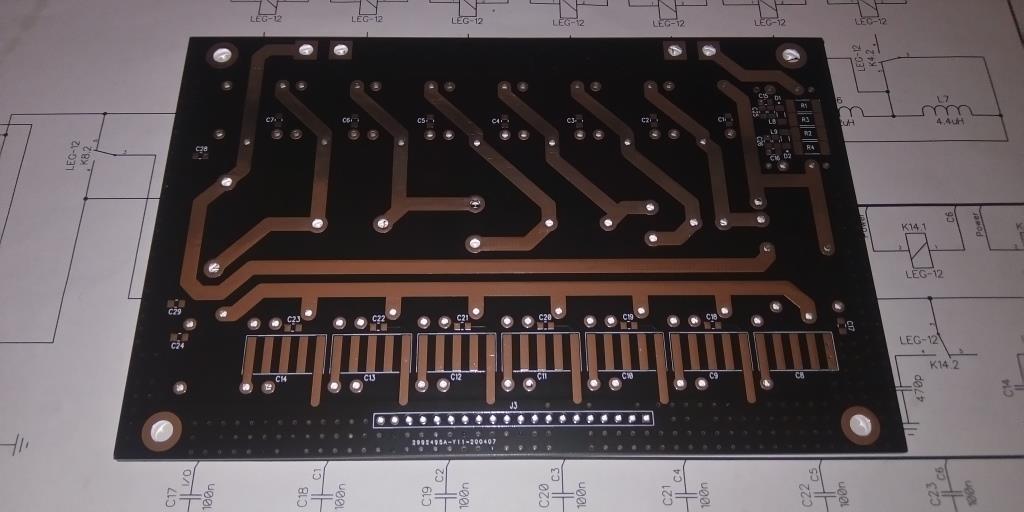

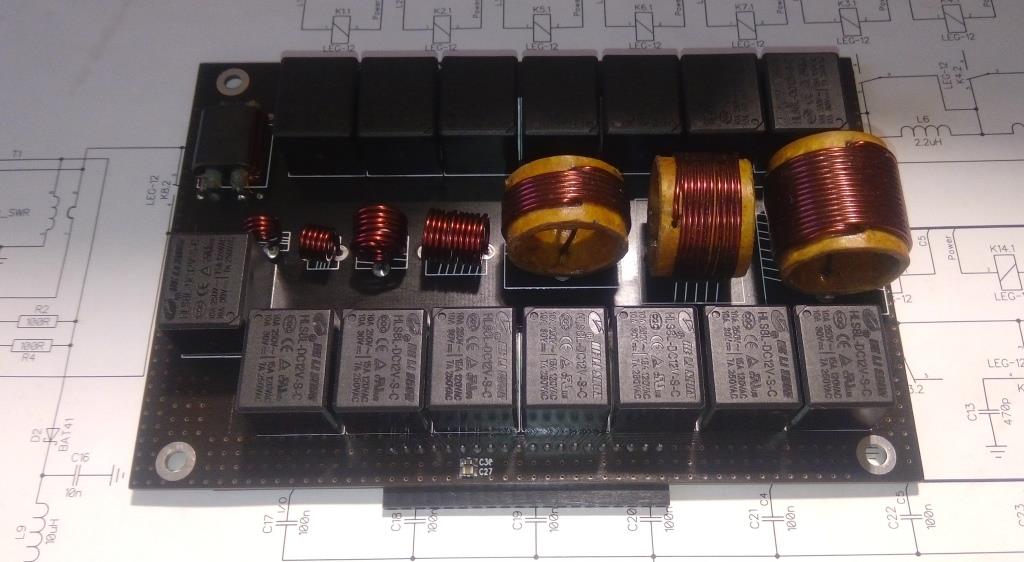

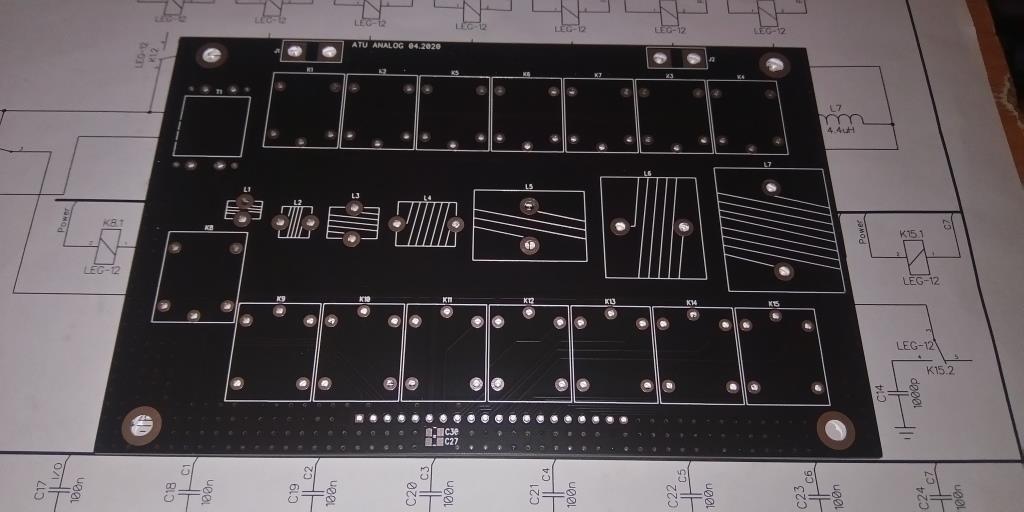

Размеры платы аналоговой части (ДхШ): 142 x 92 мм

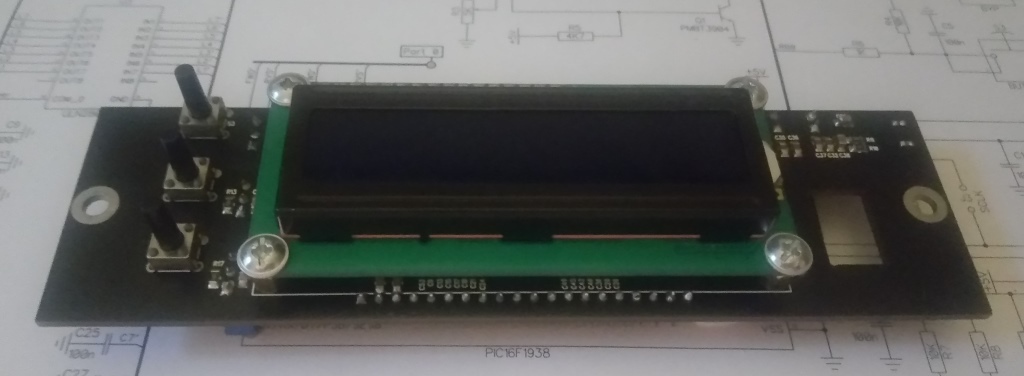

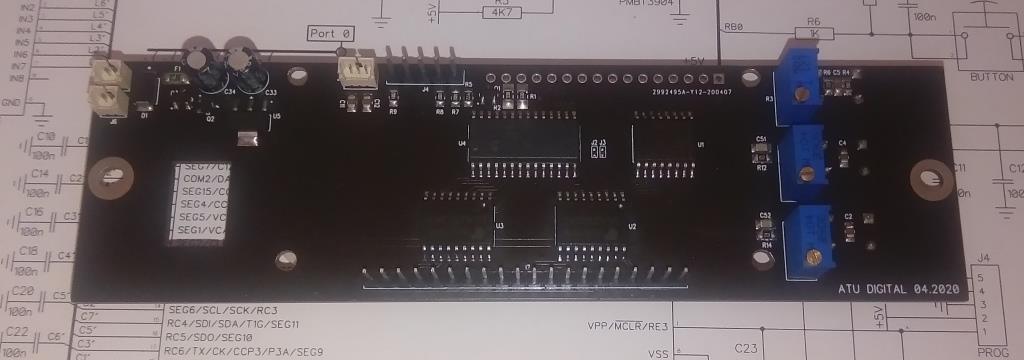

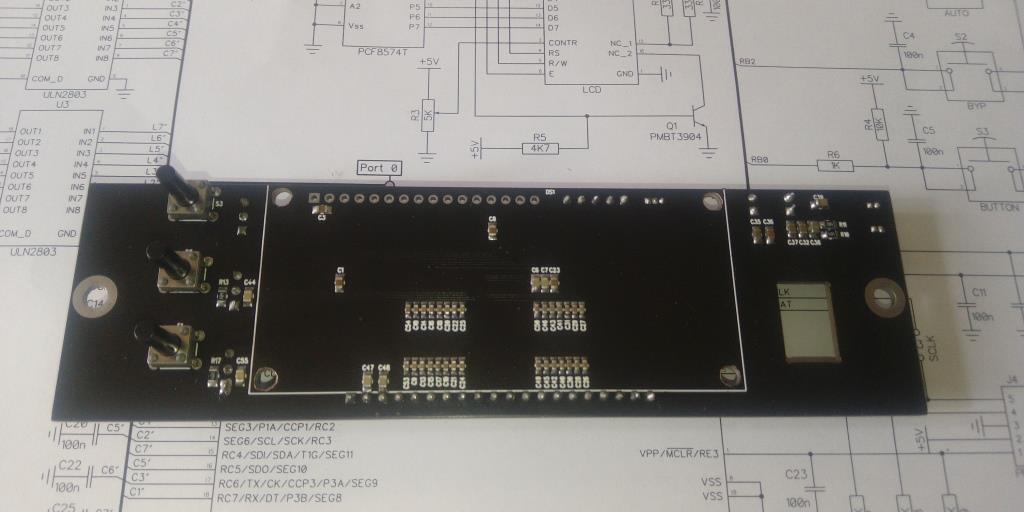

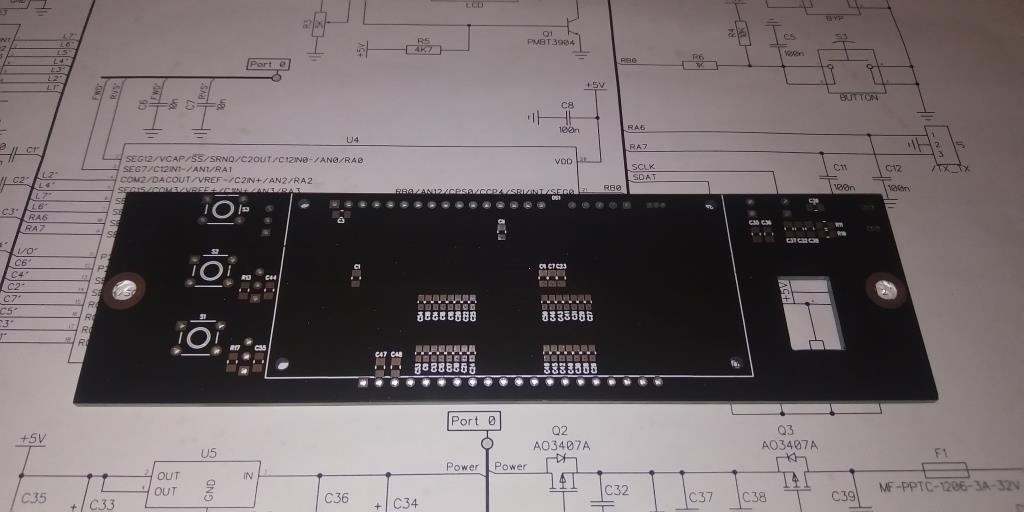

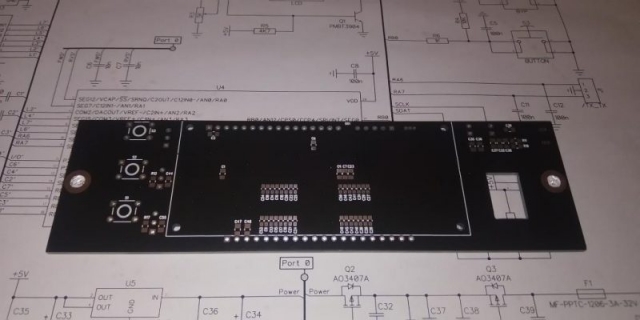

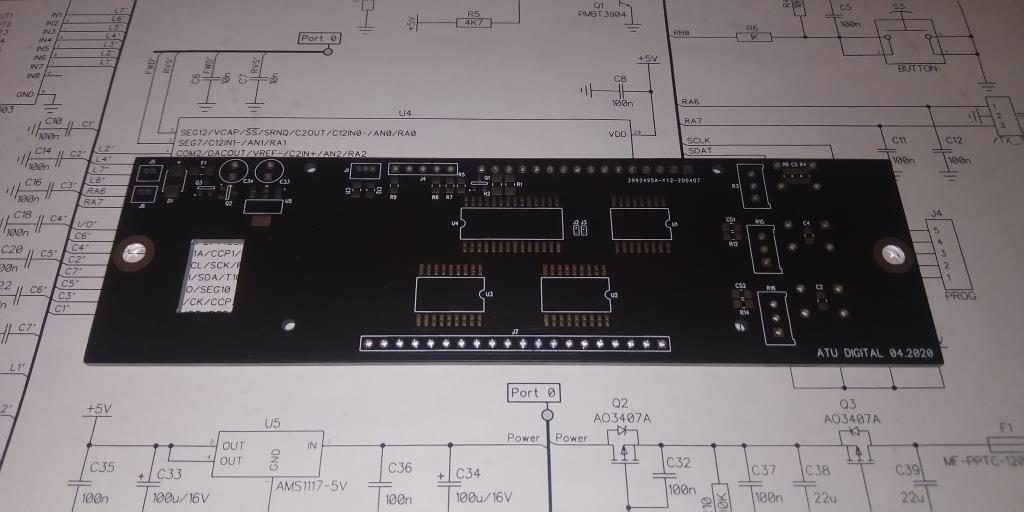

Размеры платы цифровой части (ДхШ): 140 x 40 мм

Функциональные особенности:

защита от переполюсовки напряжения питания
защита от превышения питания
ручной режим настройки
автоматический режим работы
защита по минимальной и максимальной мощности для настройки
режим «обход»
сигнал «запрос несущей для настройки»
измерение мощности и КСВ
электронная система включения с помощью рокерного переключателя

Комплект: тюнер, комплект схемотехнической документации в электронном виде.
