Hermes-2000

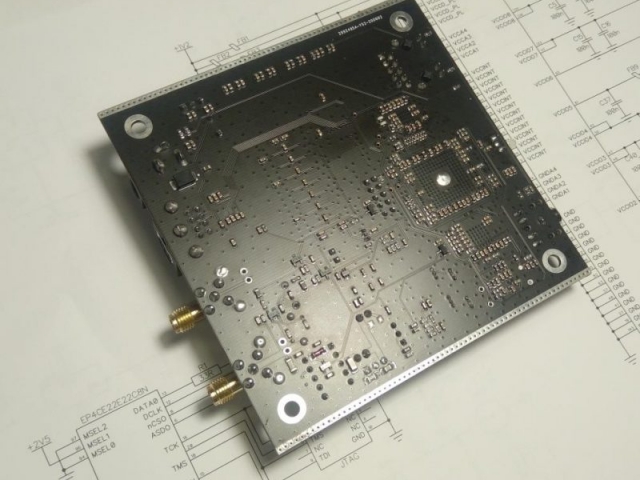

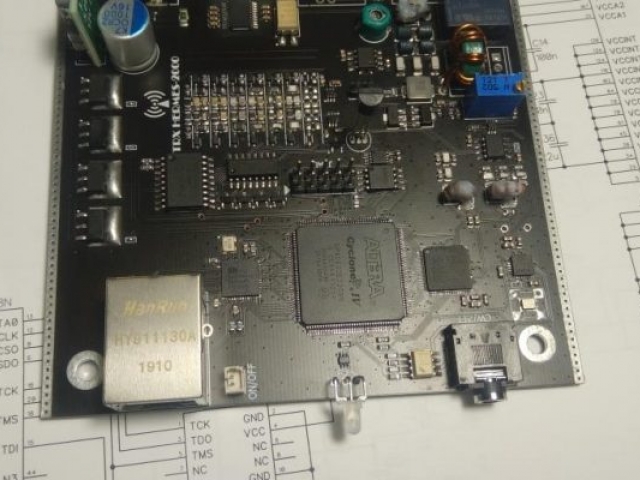

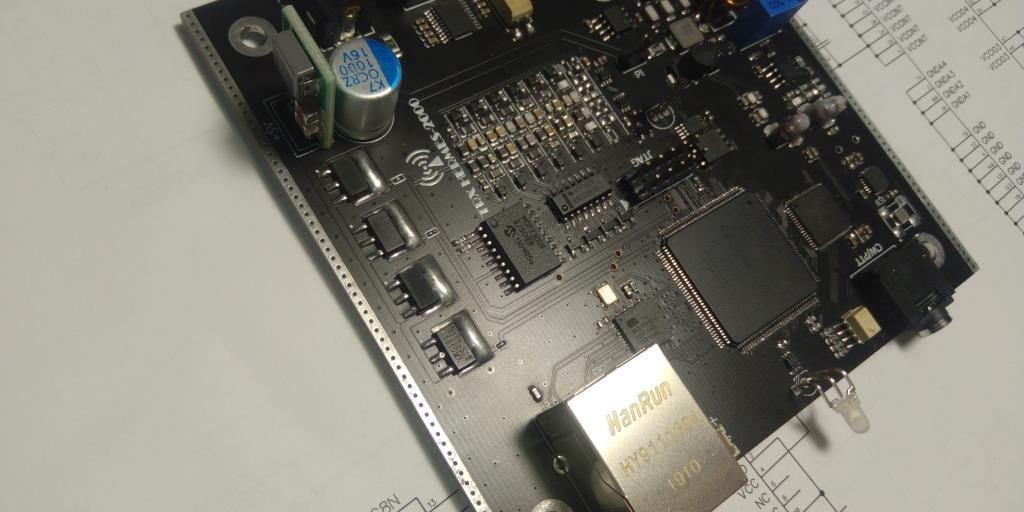

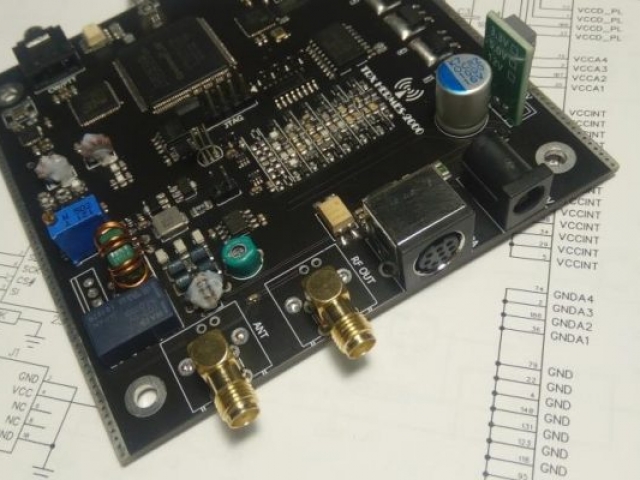

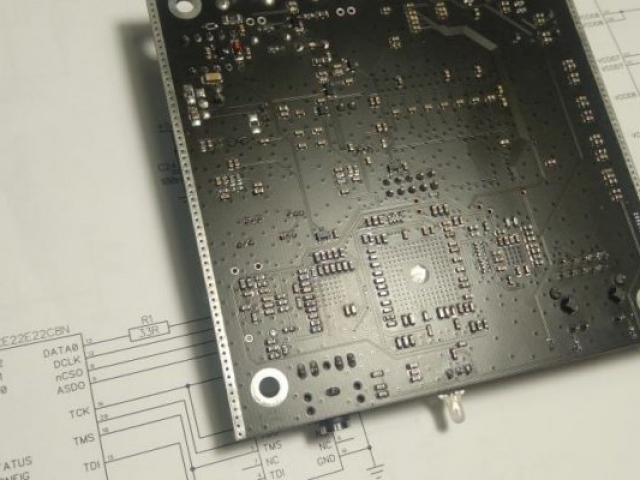

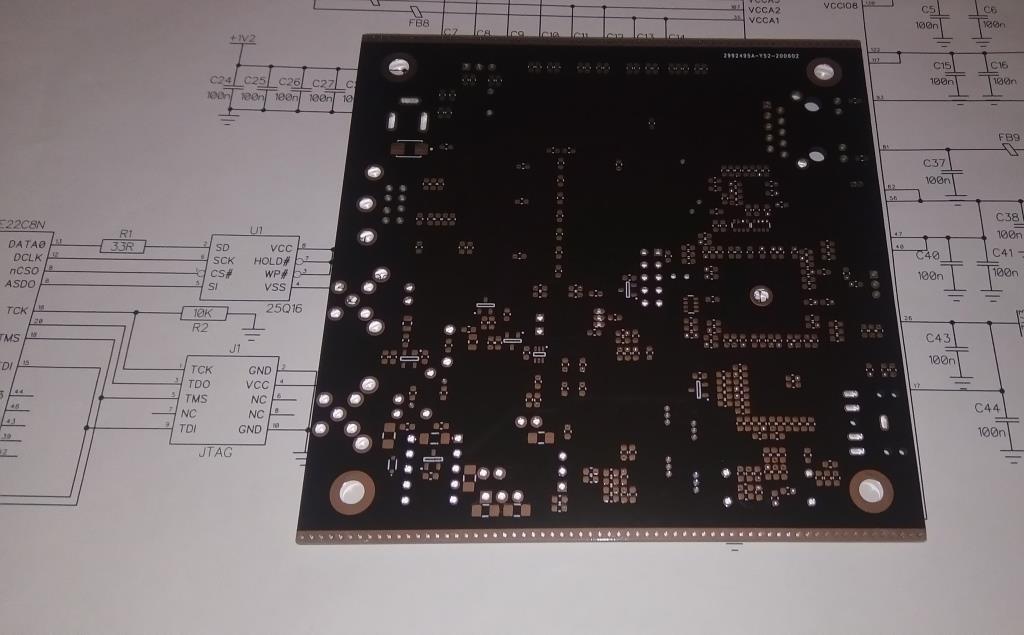

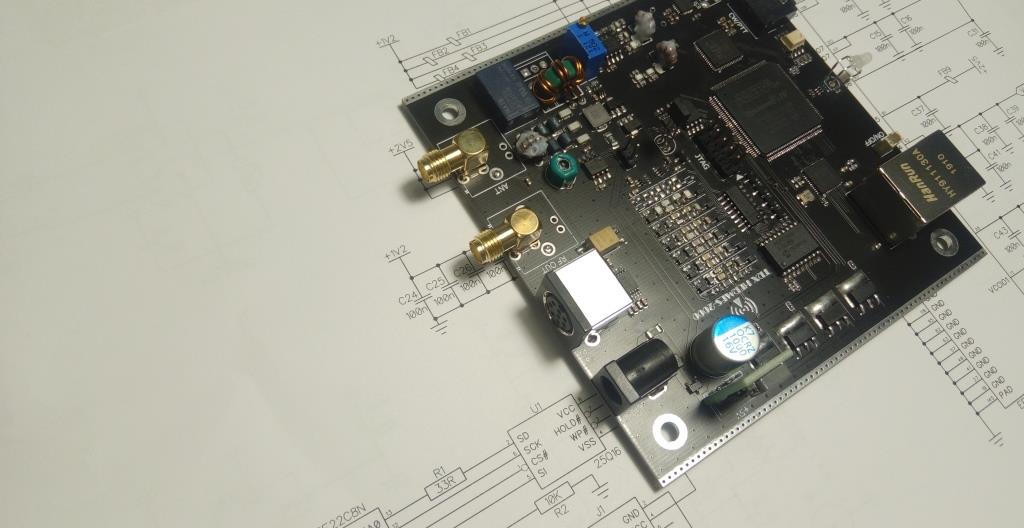

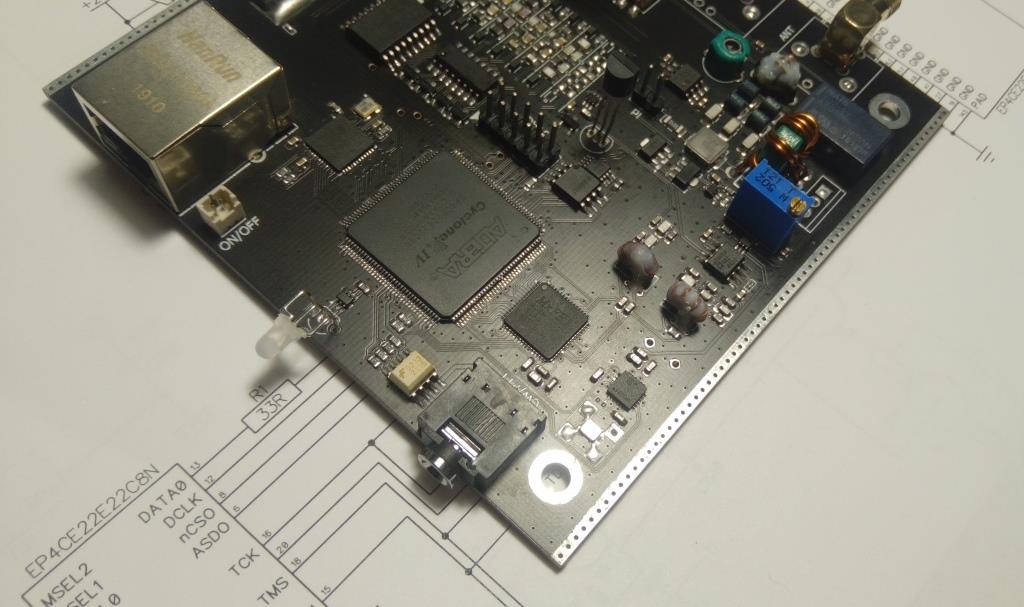

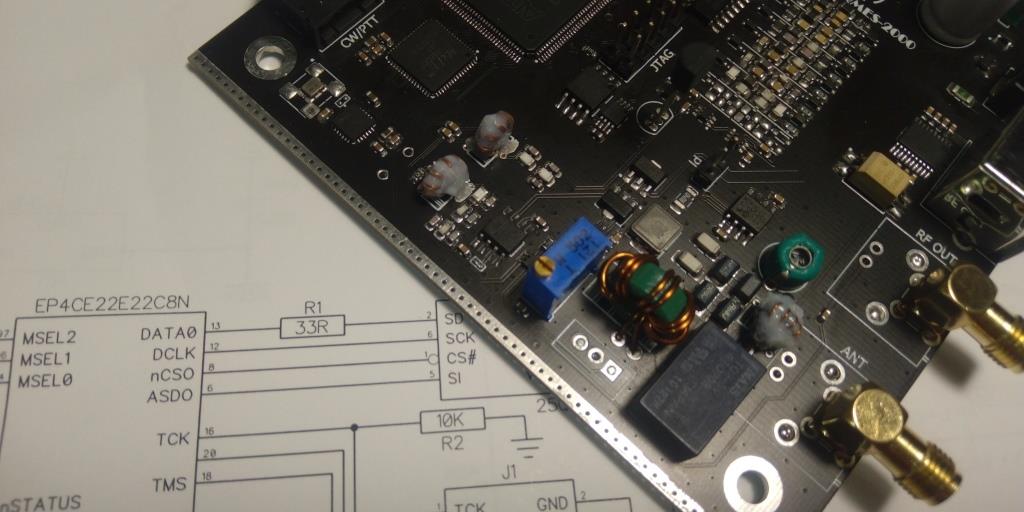

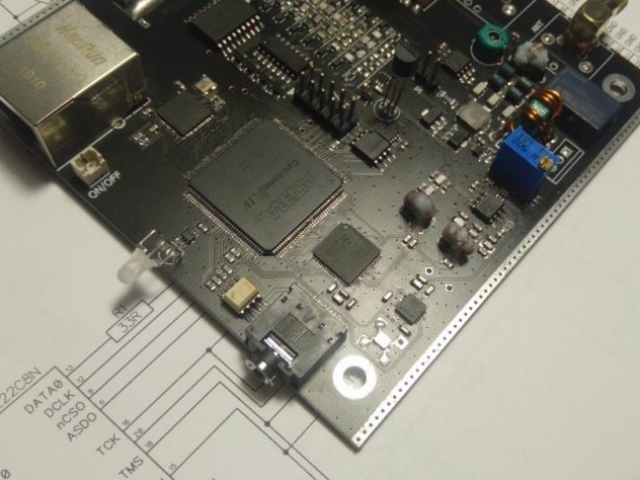

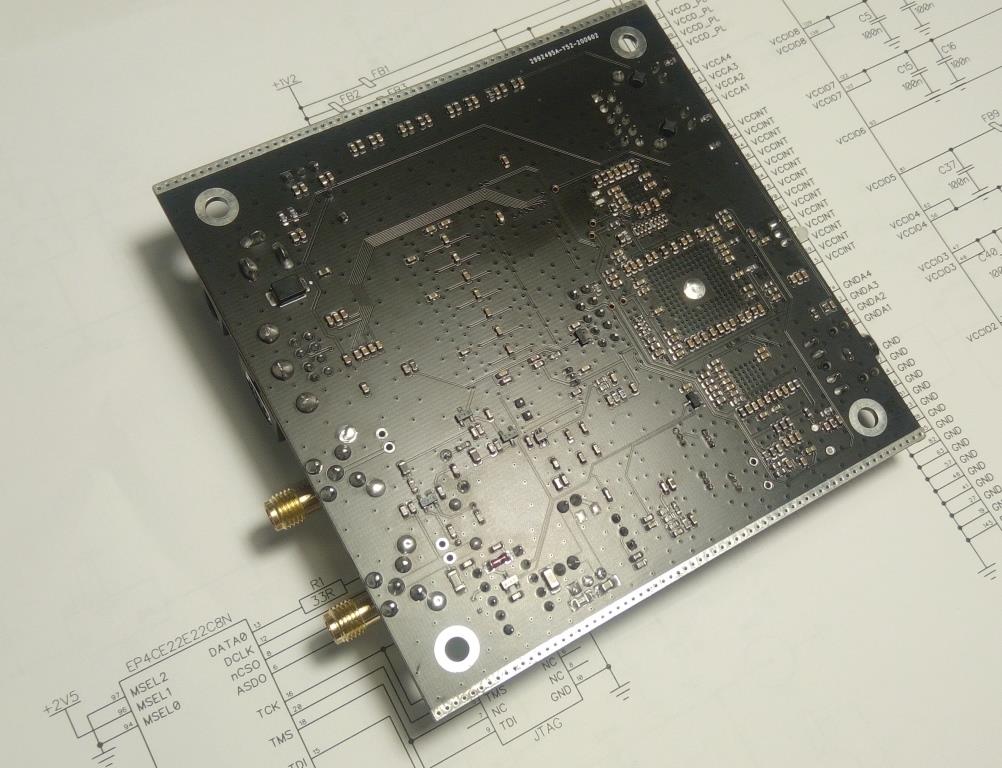

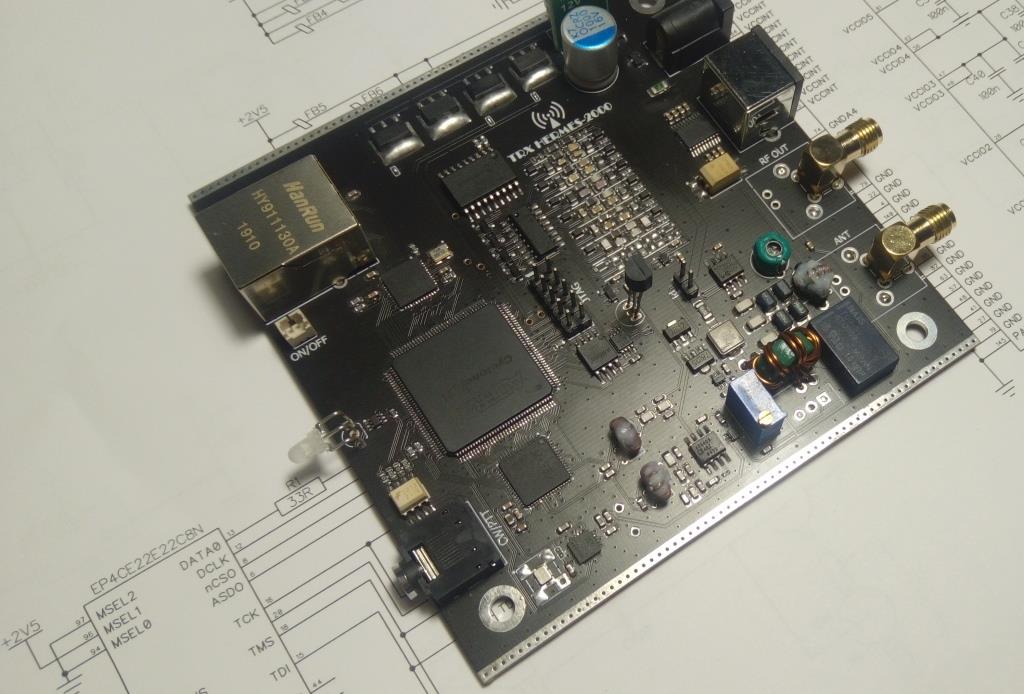

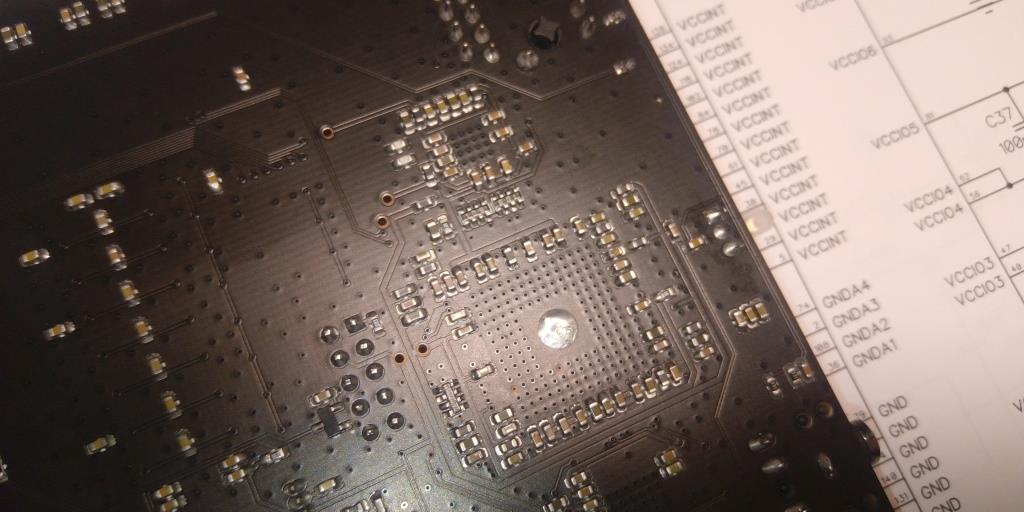

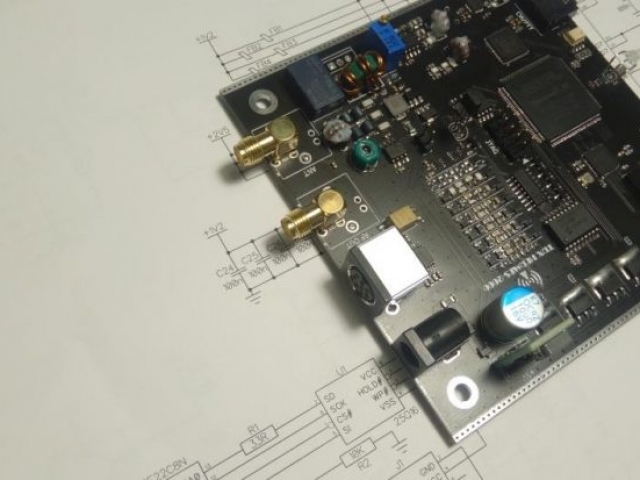

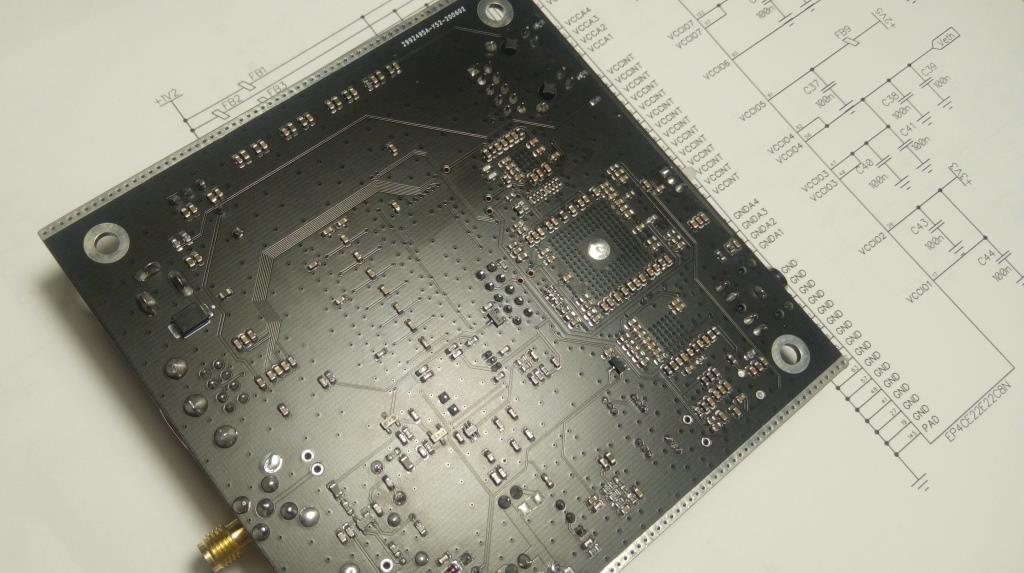

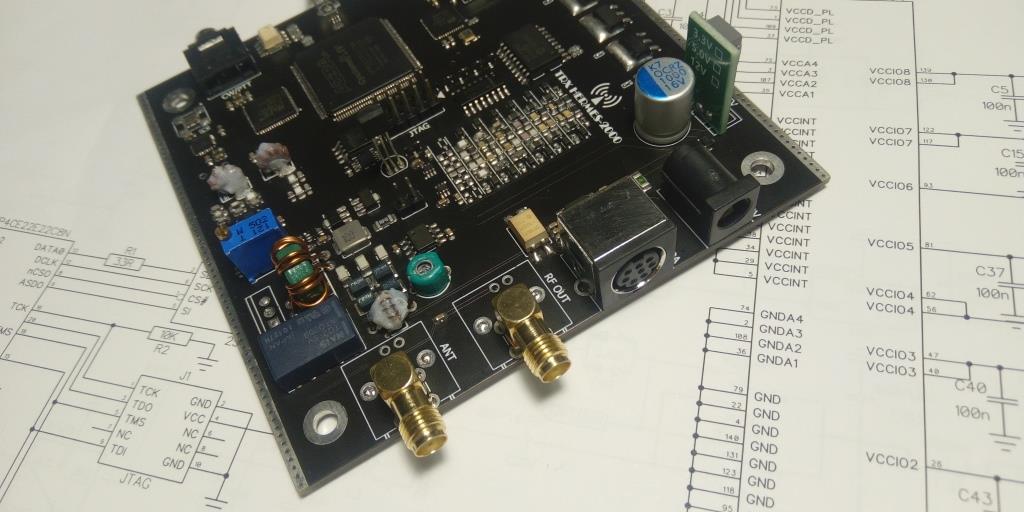

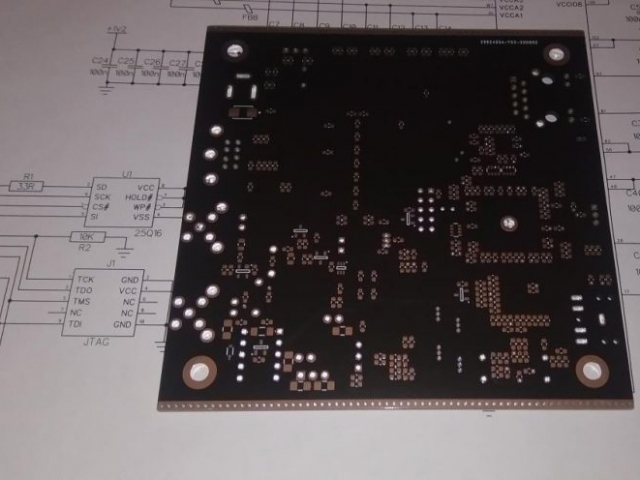

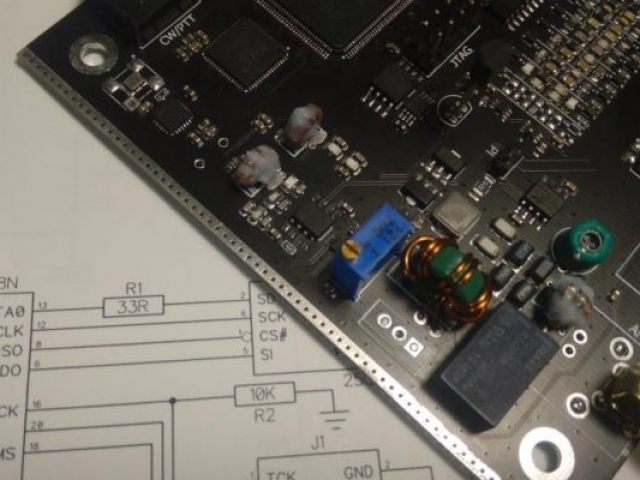

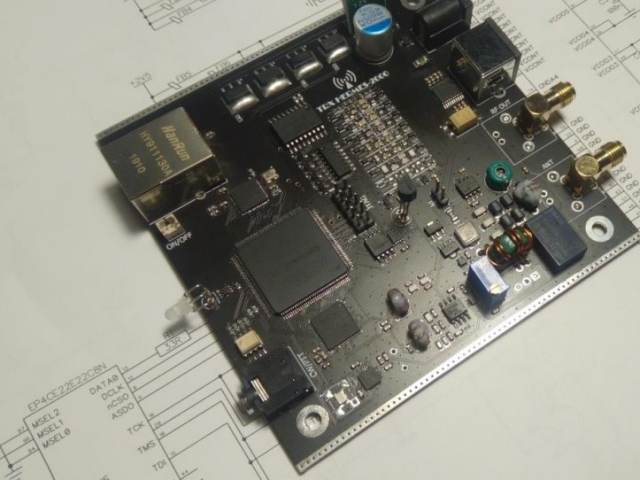

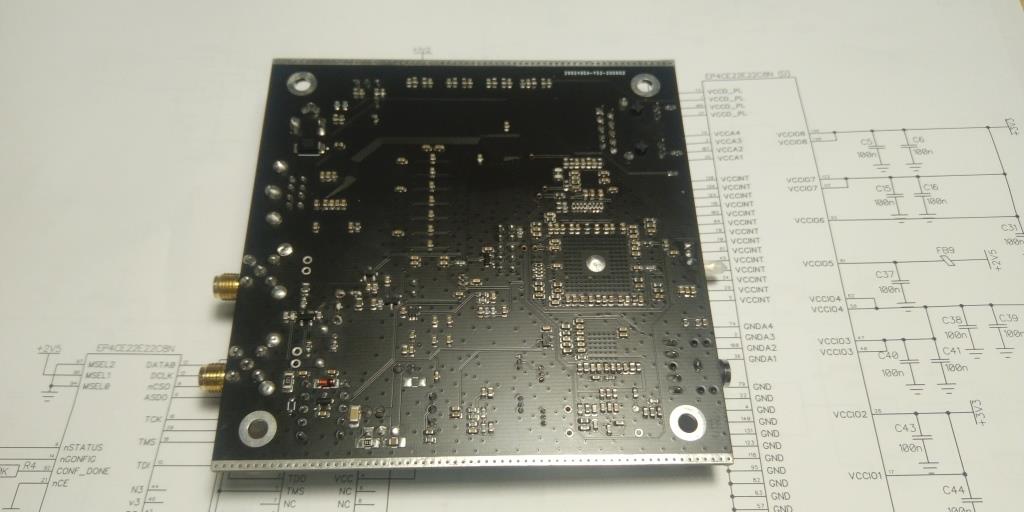

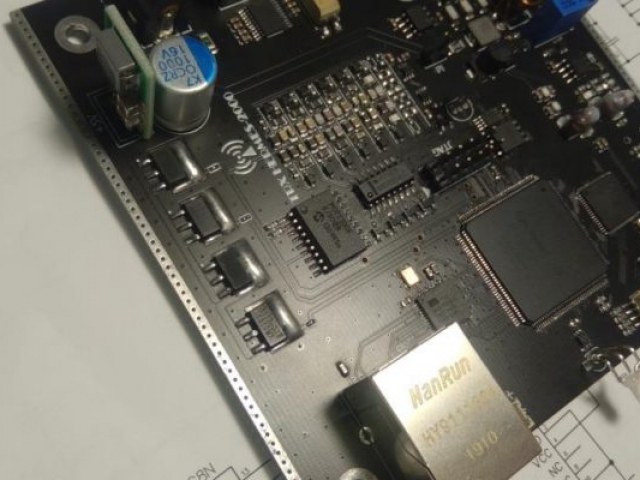

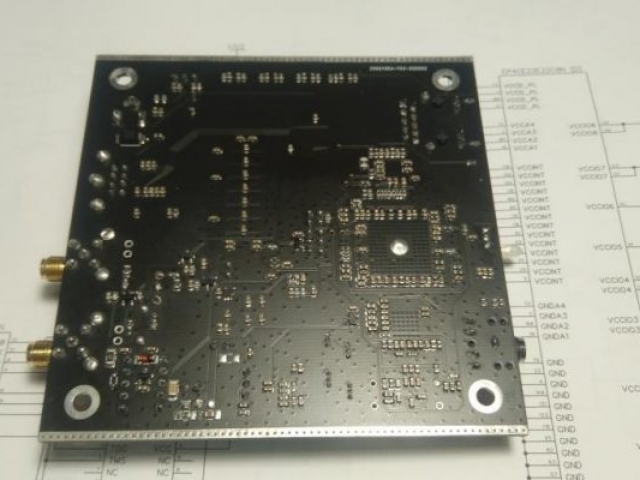

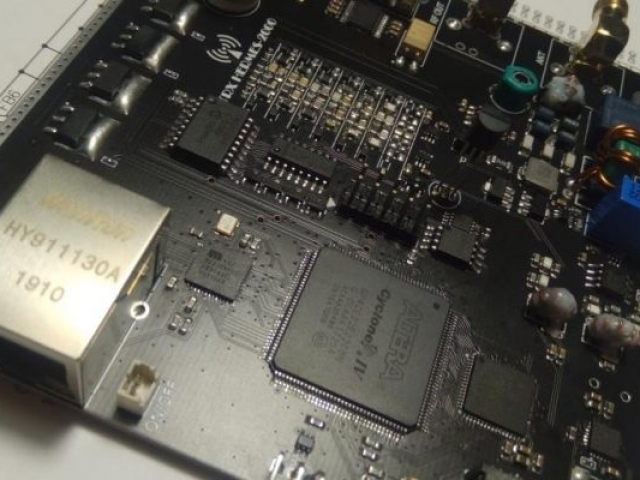

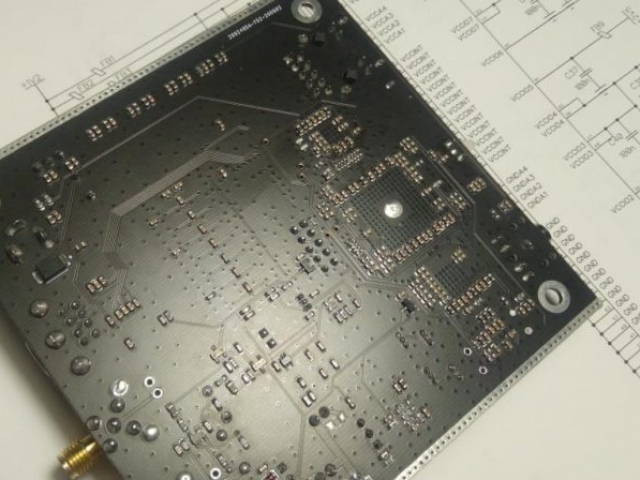

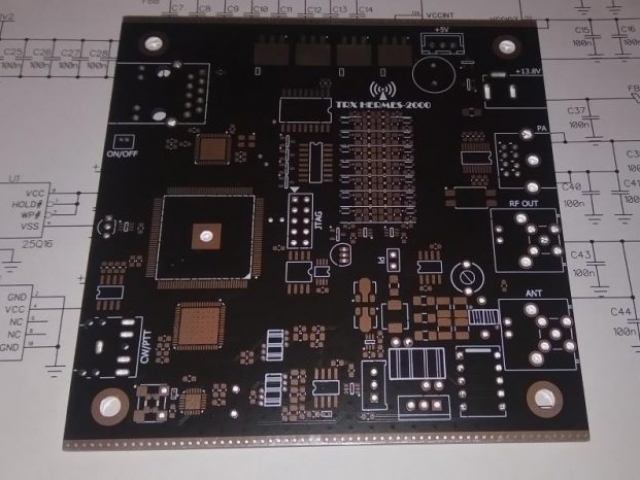

Hermes-2000 — одноплатная законченная конструкция современного DDC/DUC трансивера, при создании которой ставились основные условия – это доступность большому числу радиолюбителей, высокие параметры, надежность, низкая стоимость.

Технические характеристики трансивера:

Диапазон частот: 1 МГц — 30 МГц, до 9ти виртуальных приемников
Режимы модуляции: CW, SSB, FM, AM и др. (зависит от ПО)
Полоса оцифровки (переключаемая): 48 кГц — 30 МГц
ДД приемного тракта: 110 дБ
Чувствительность MDS(500 Гц) приемного тракта: -135 дБ
Аттенюатор по приему: 0 дБ до -31 дБ
Входной/выходной импеданс трансивера: 50 Ом
Выходная мощность передающего тракта: 5 Вт
Напряжение питания: +13.8 В
Потребляемый ток: до 1.5 А
Интерфейс подключения к ПК: LAN 100 Мбит/сек., 1000 Мбит/сек.

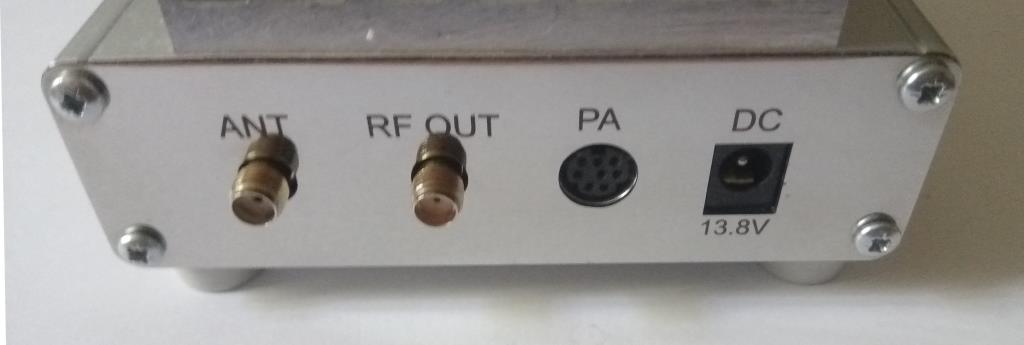

Антенный разъем: SMA, BNC
Разъем подключения педали (PTT): 3.5 мм
Разъем подключения CW ключа: 3.5 мм

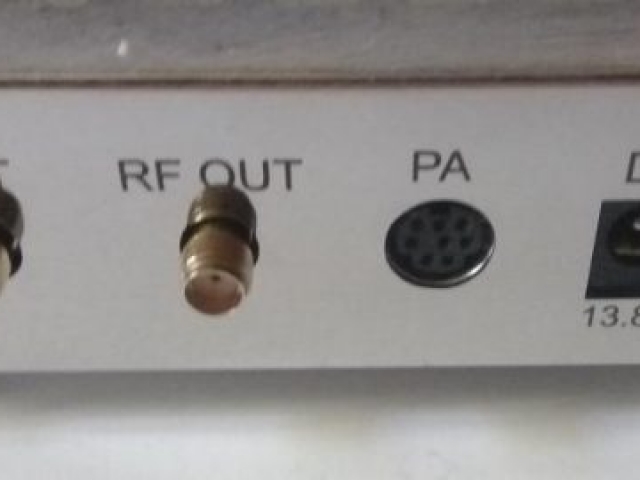

Разъем подключения внешнего УМ (PA): mini-DIN 8 (макс. 1 А / 100 В), сигналы для внешнего управления до 7 ФНЧ из программы
Разъем подключения DC 13.8 В: 5.5 мм × 2.1 мм

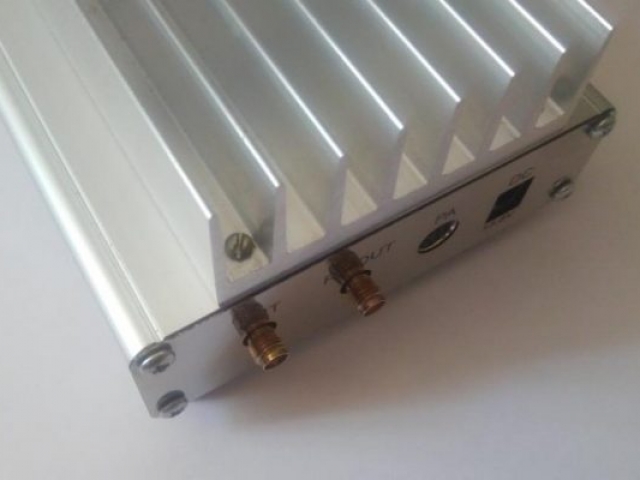

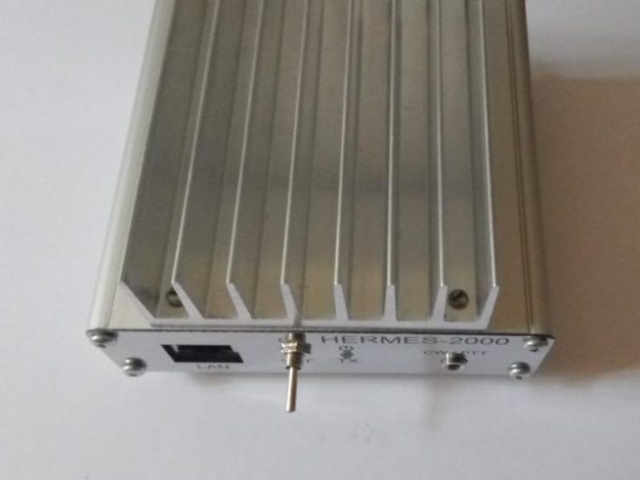

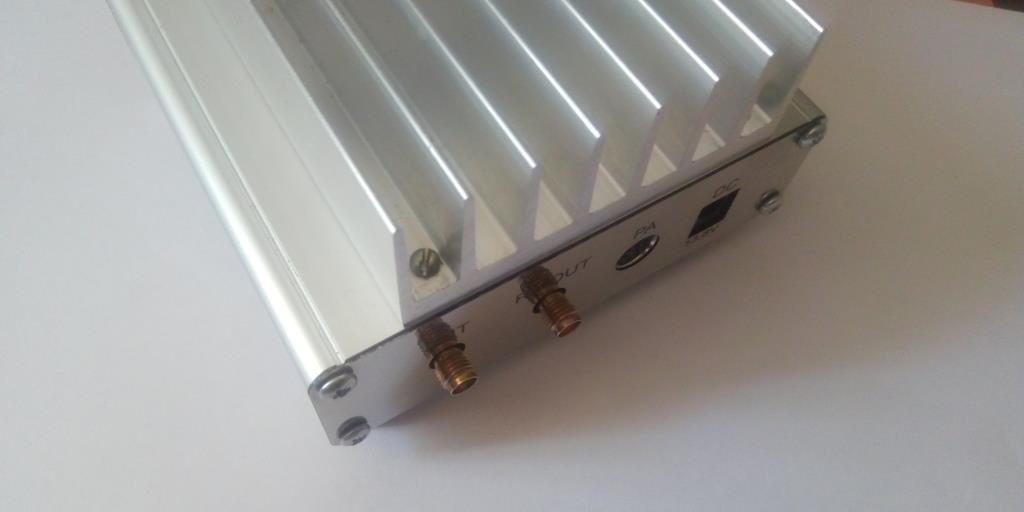

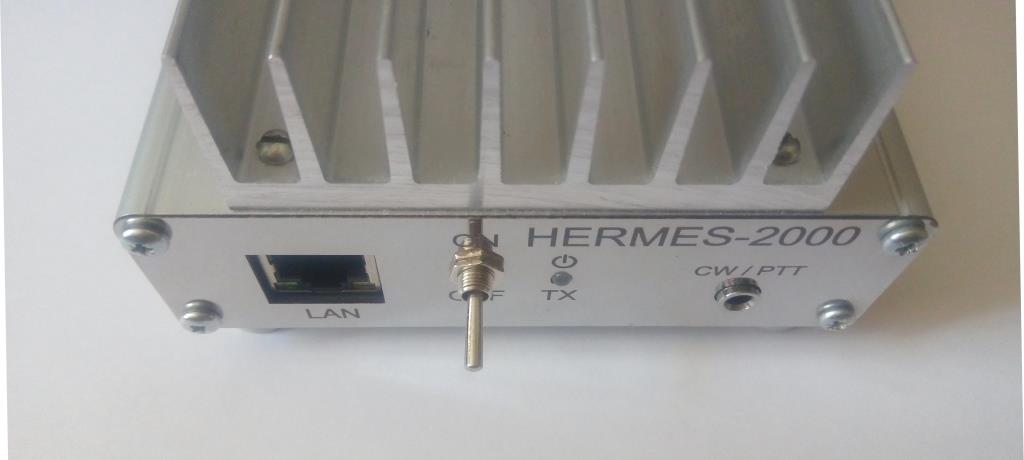

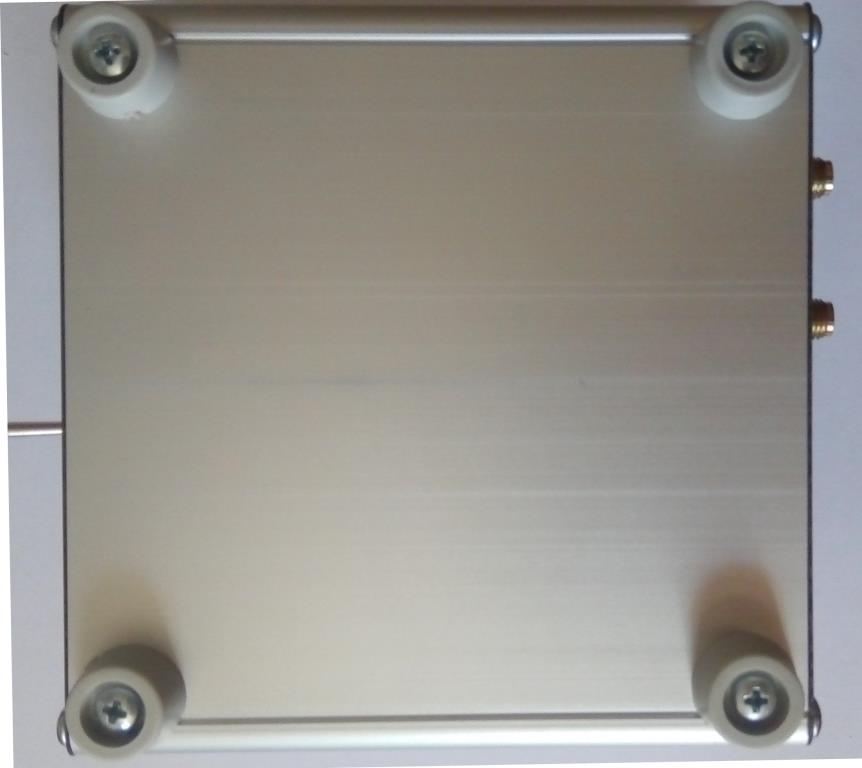

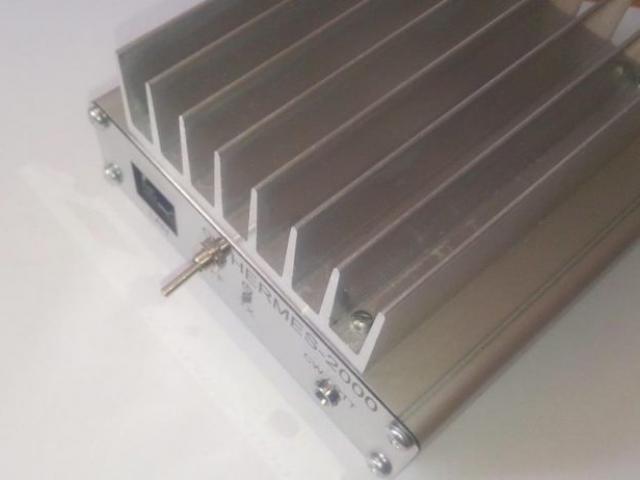

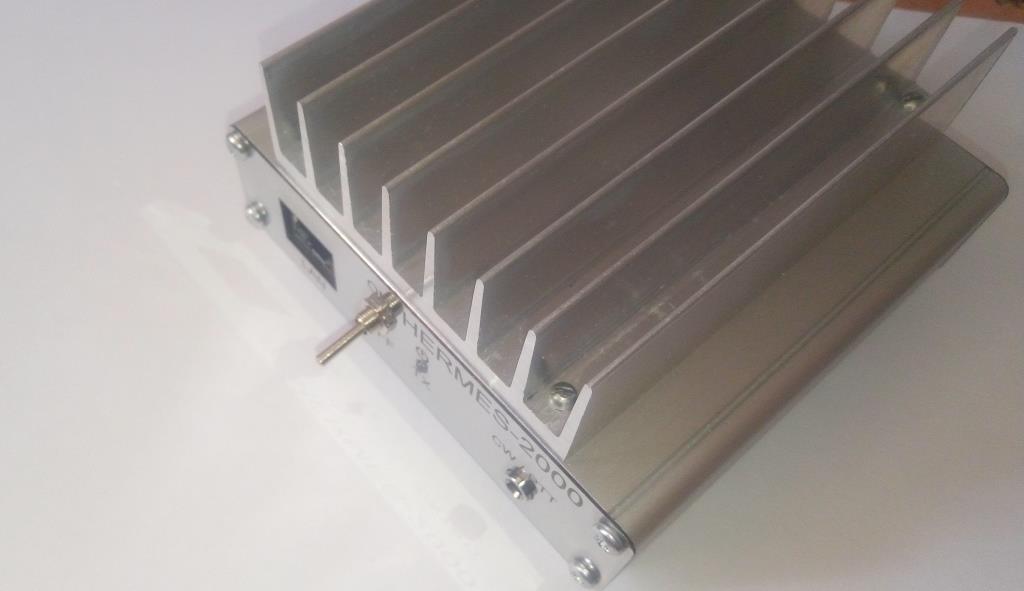

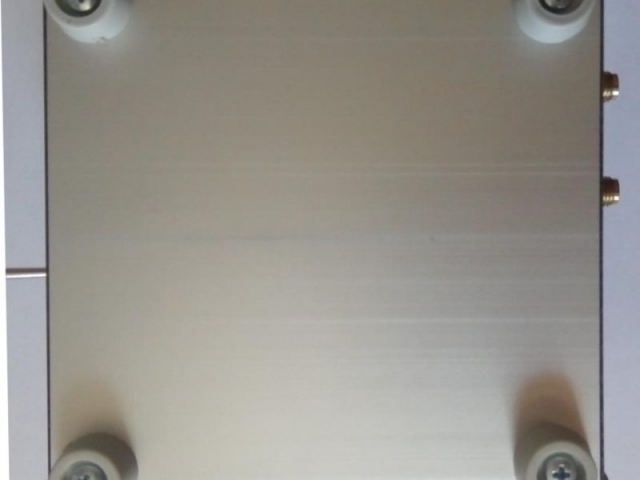

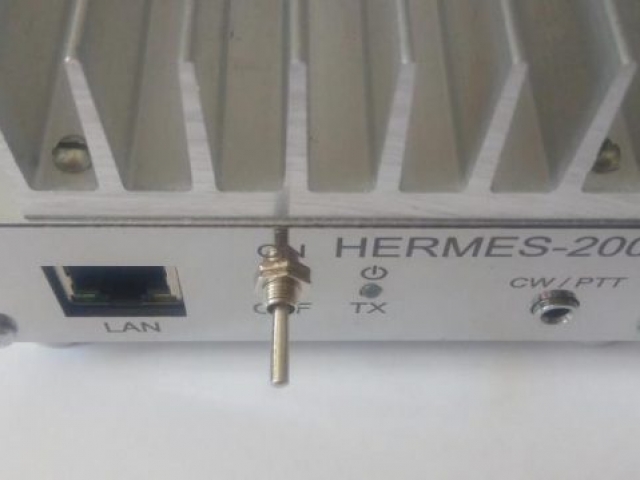

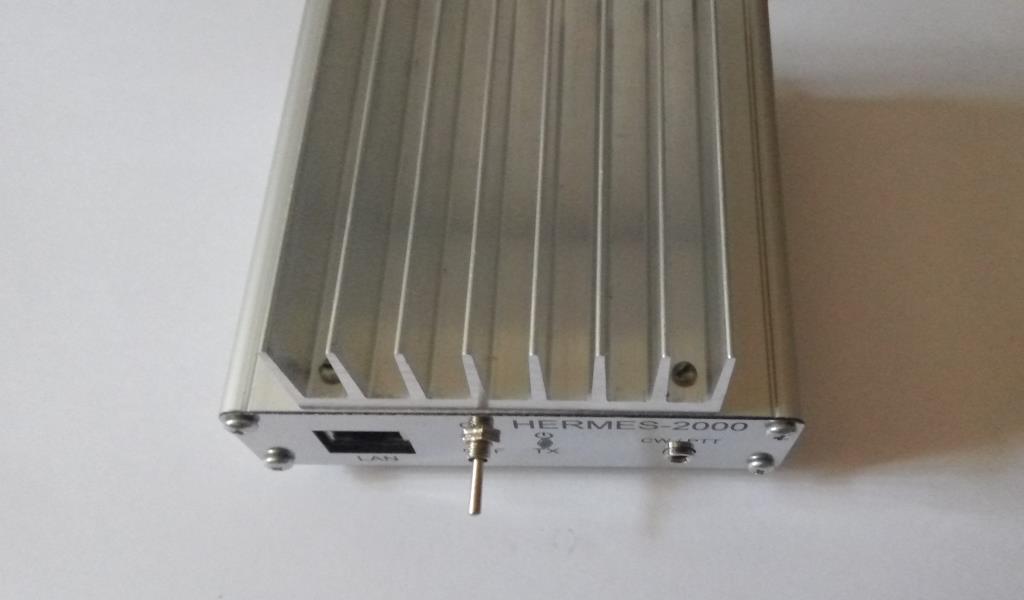

Размеры корпуса (ДхШхВ): 100 х 103 х 30.5 мм, сделан из анодированного алюминия, передняя и задняя панель сделаны с помощью лазерной резки и гравировки из нержавеющей стали толщиной 0.5 мм.
Встроенные датчики: измеритель КСВ, датчик температуры в корпусе, датчик тока выходного каскада

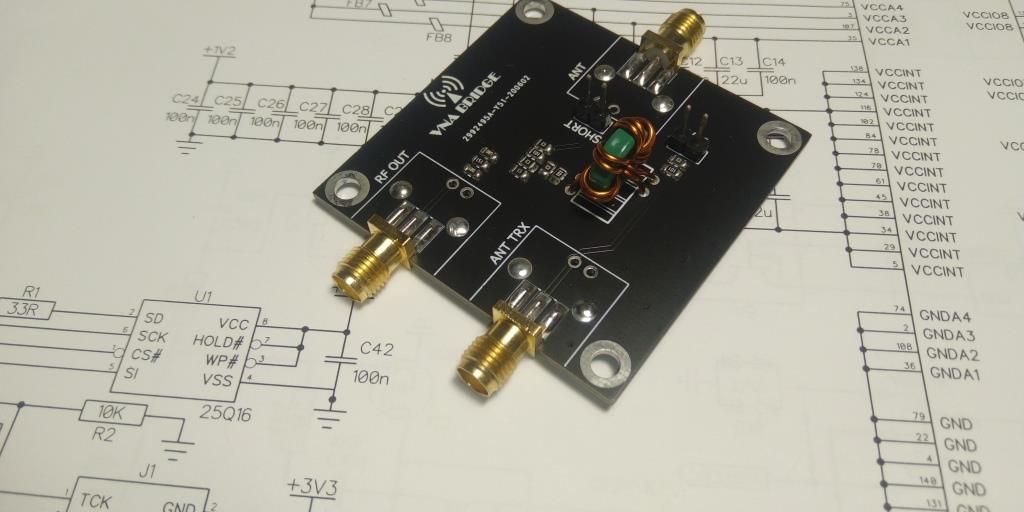

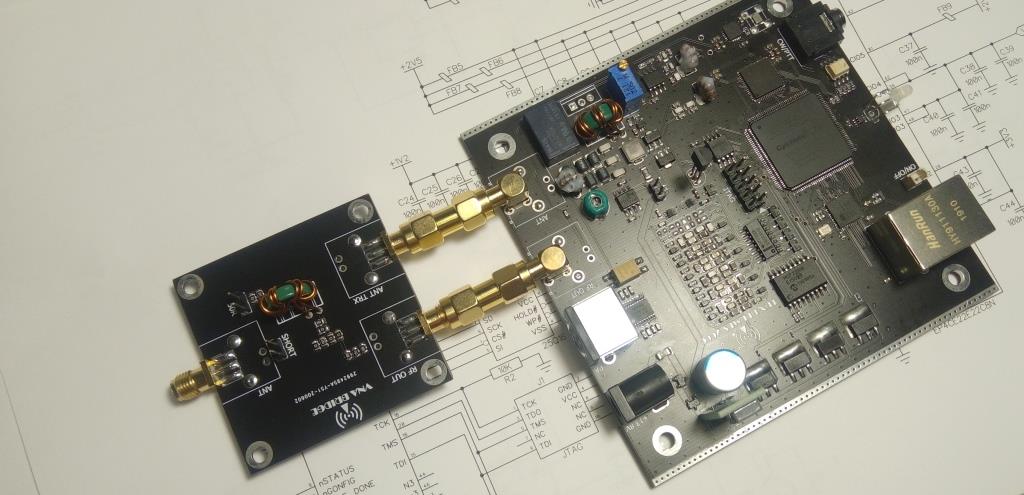

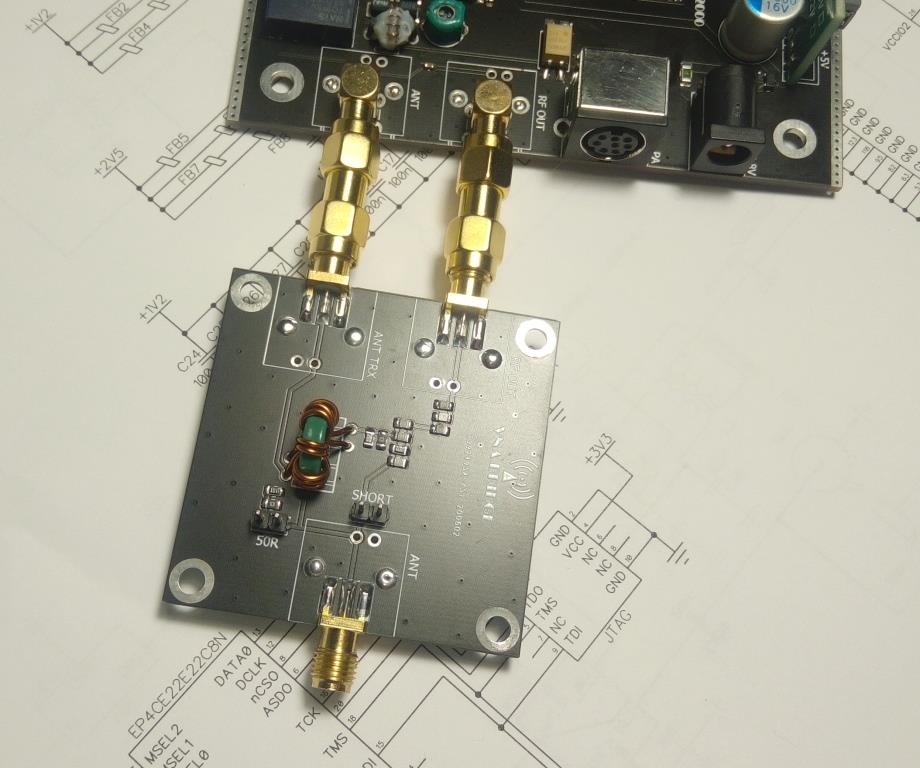

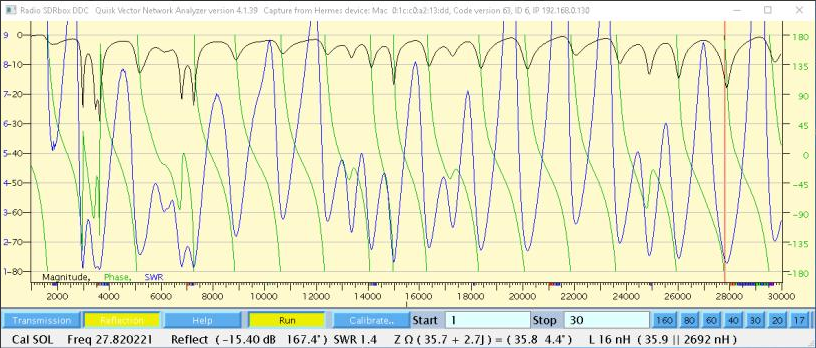

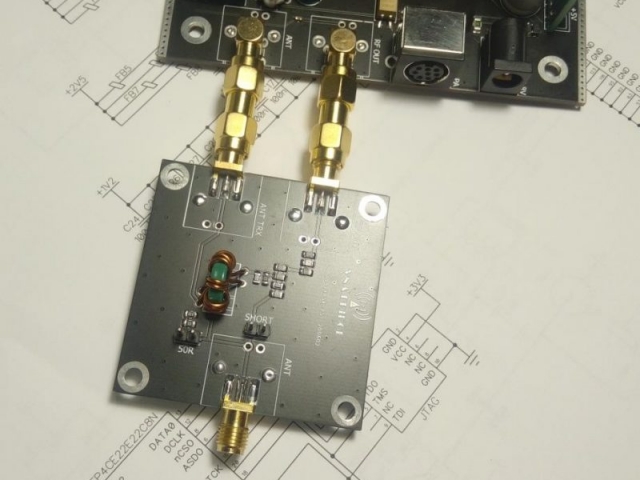

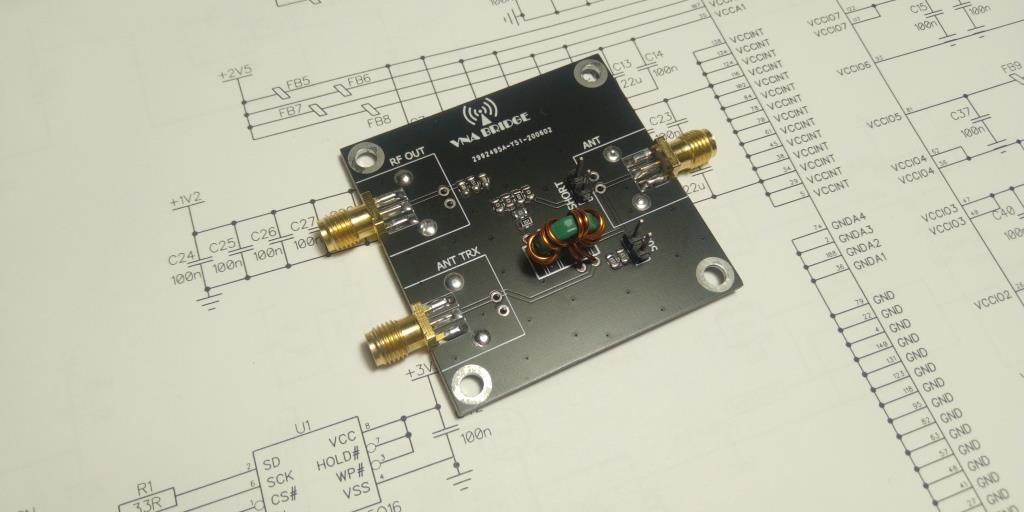

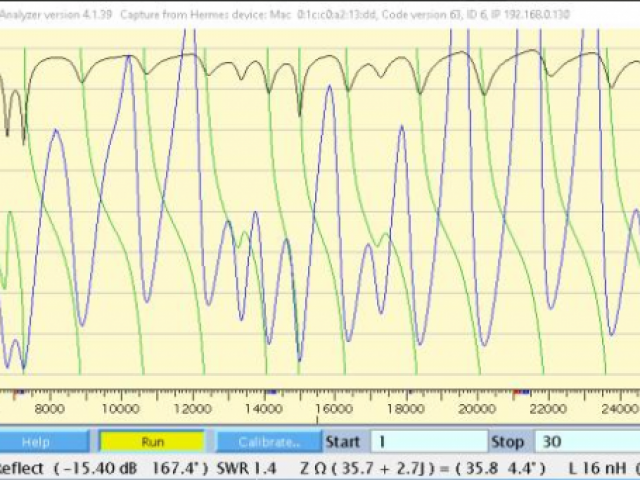

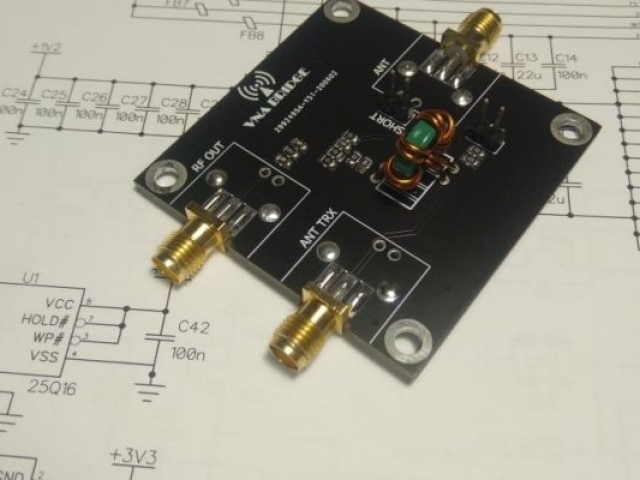

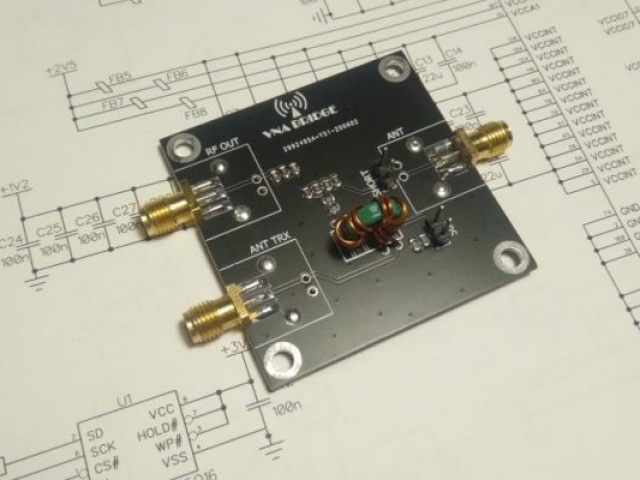

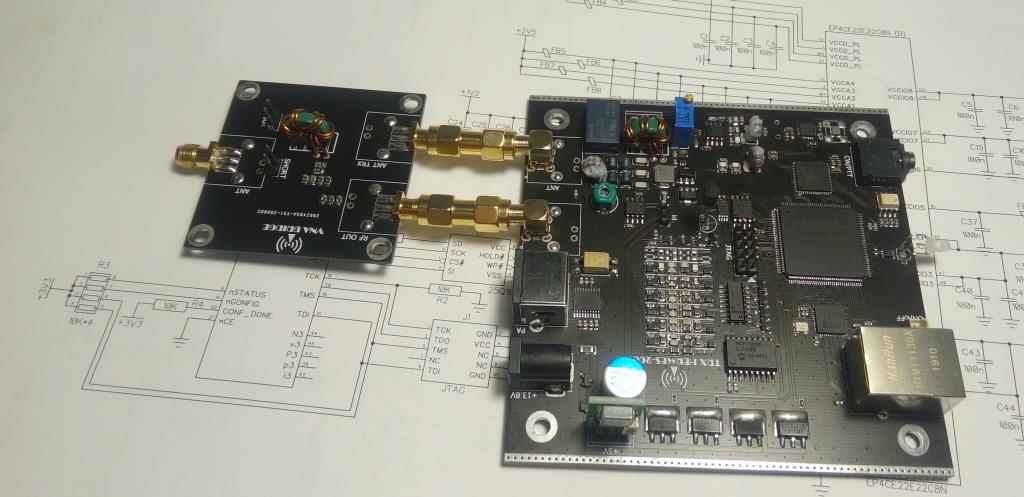

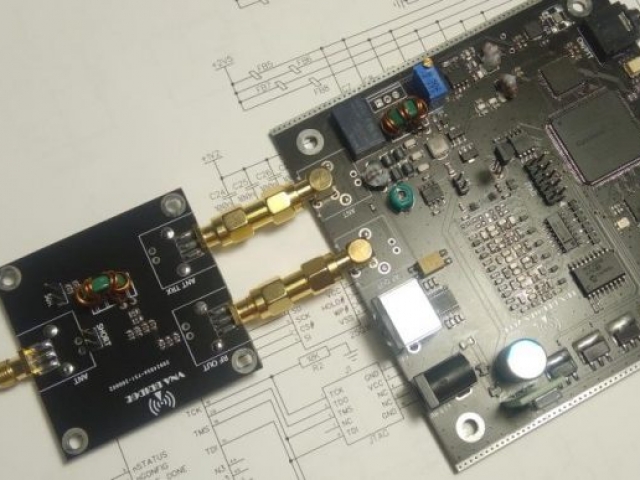

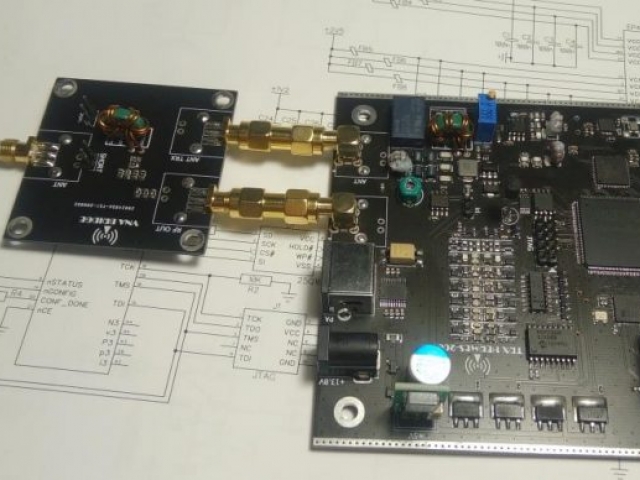

Дополнительные возможности: функция высокочастотного генератора и векторного анализатора цепей, с помощью платы высокочастотного моста может использоваться как антенный анализатор

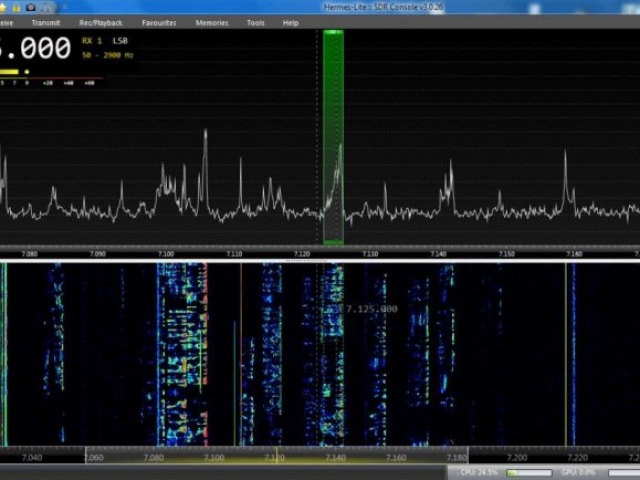

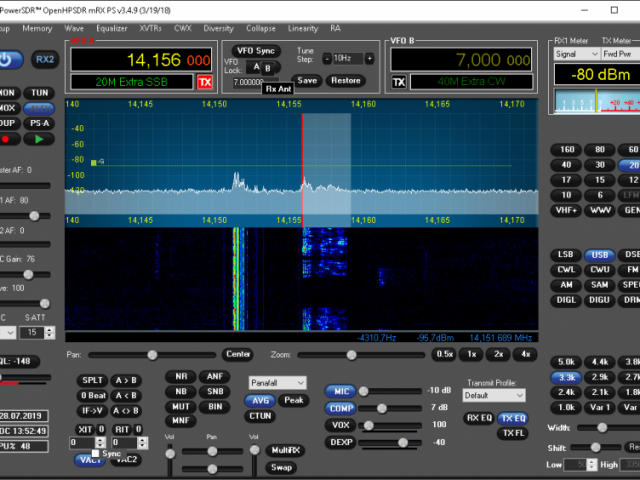

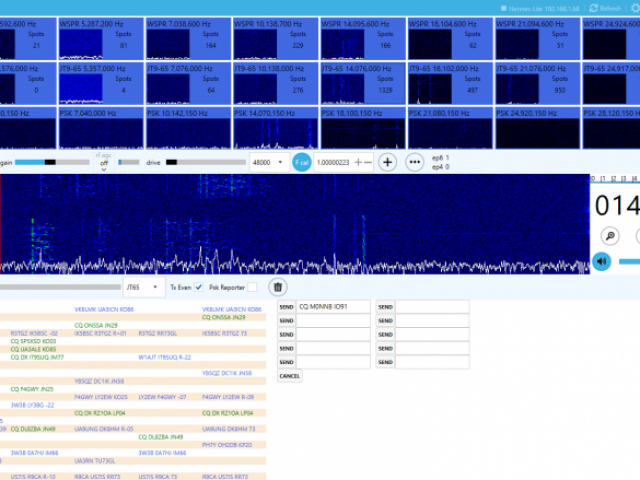

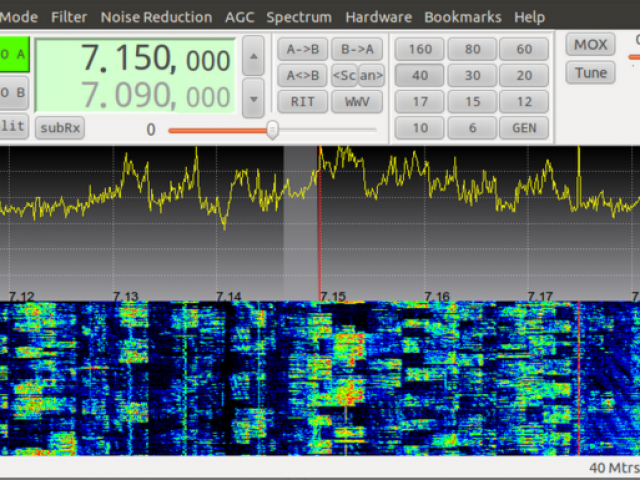

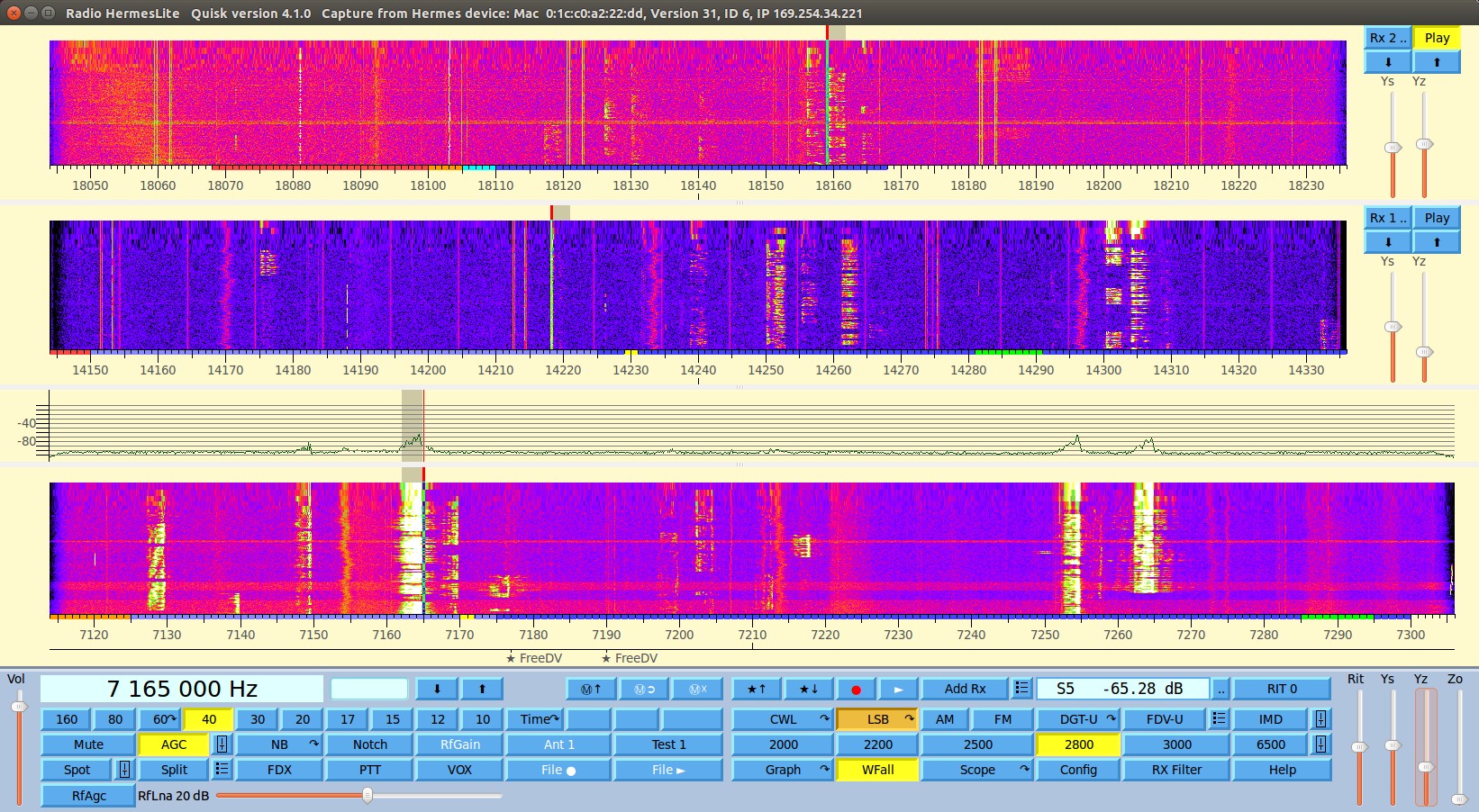

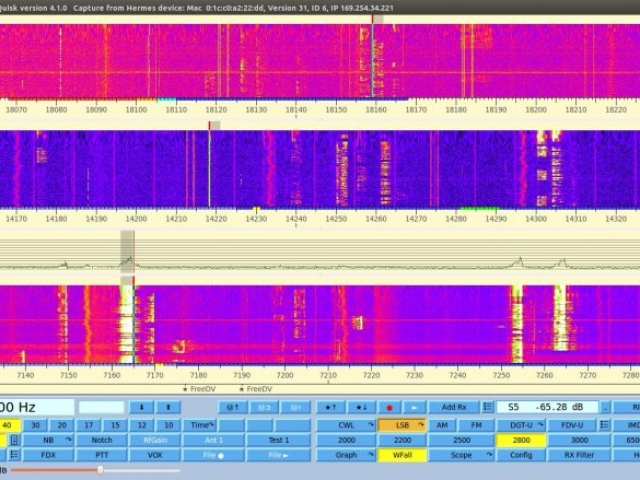

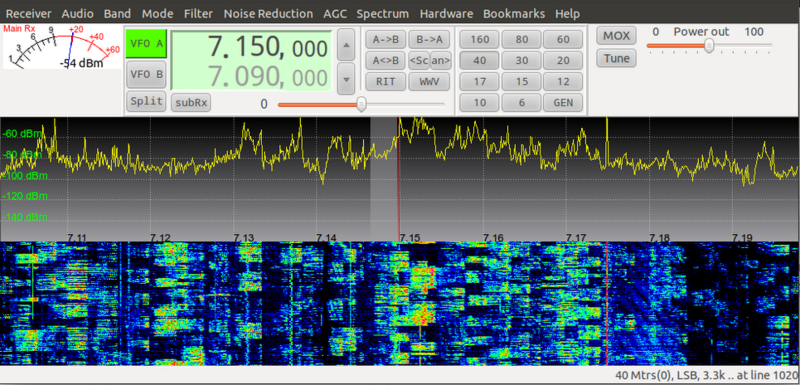

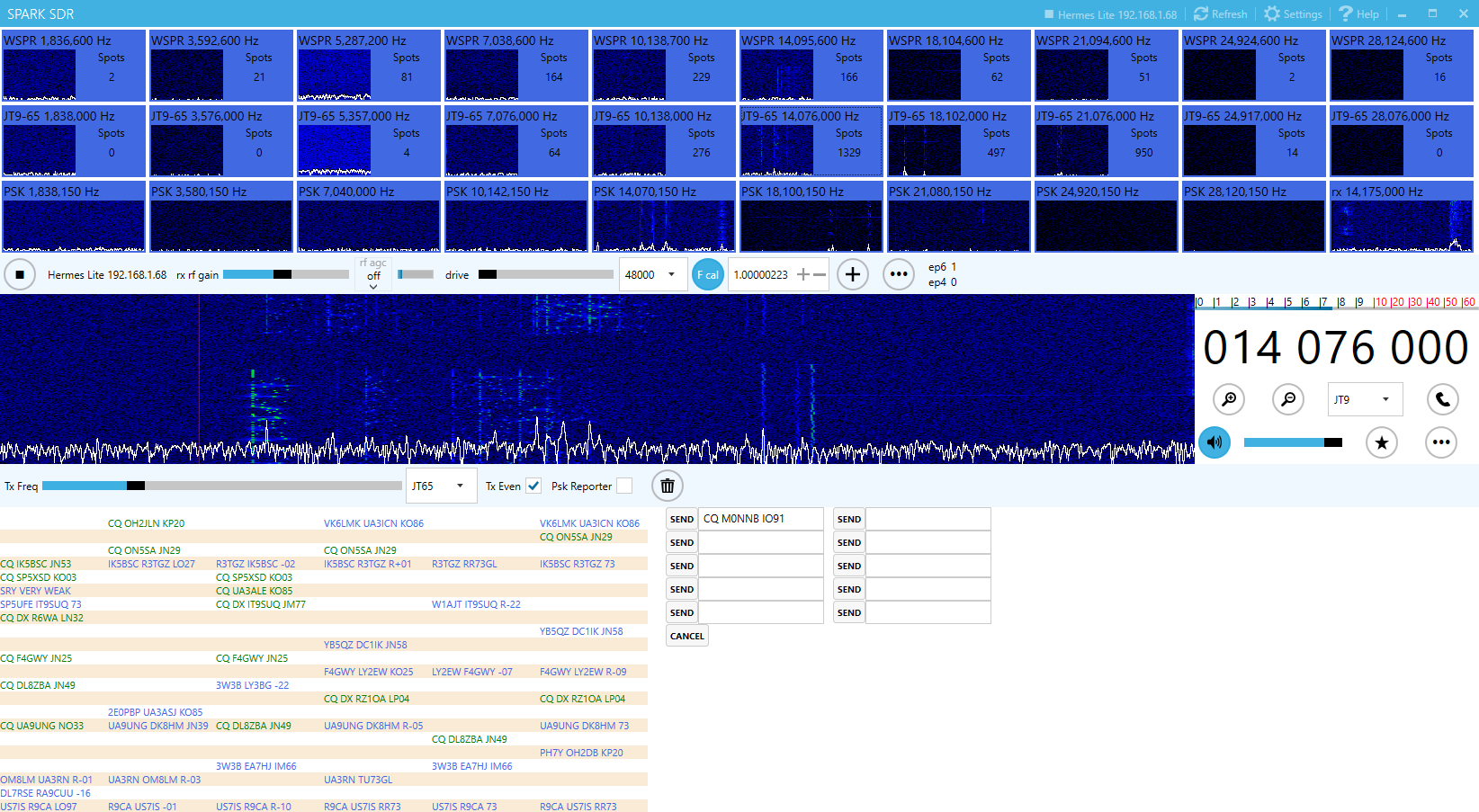

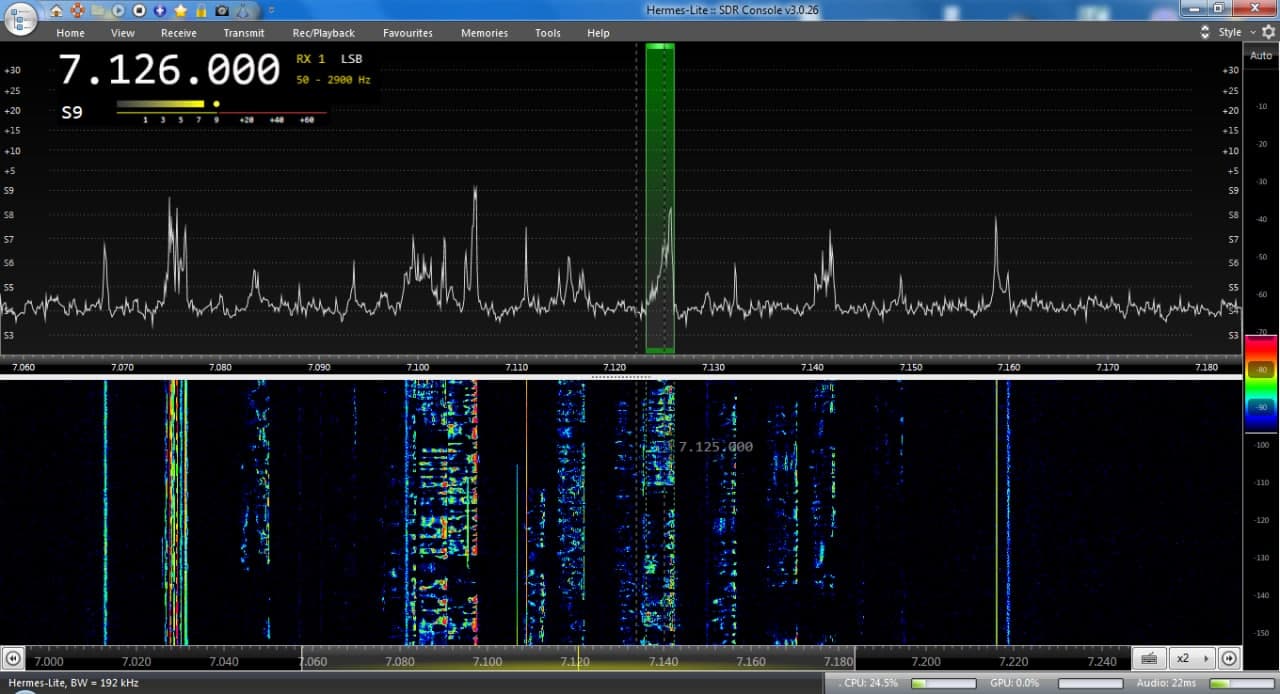

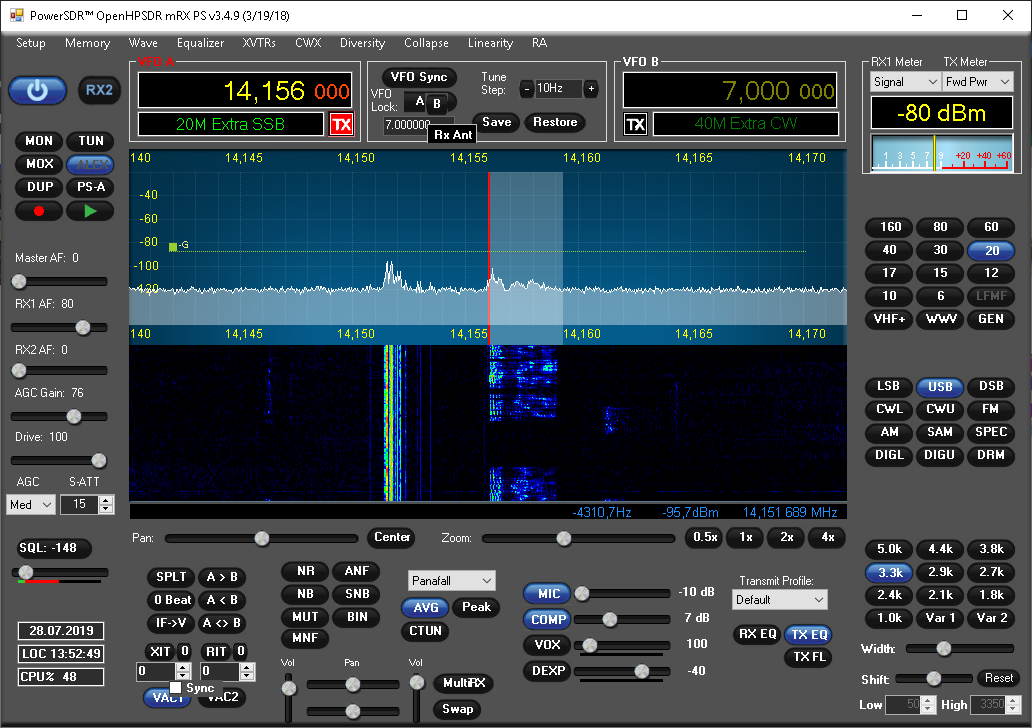

Программное обеспечение для работы: QUISK (Linux, Windows), PowerSDR mRX (Windows), Zeus Radio (Windows), HDSDR (Windows), Spark SDR (Linux, Windows), LinHPSDR (Linux), ghpsdr3-alex (Linux, Windows), OpenHPSDR Radio (Android)

Функциональные особенности:

защита от переполюсовки напряжения питания
защита от превышения напряжения питания
оптическая развязка подключения педали и телеграфного ключа
использованы твердотельные реле в коммутации
6 отключаемых диапазонных полосовых фильтров
двухцветный светодиод индикации режима работы

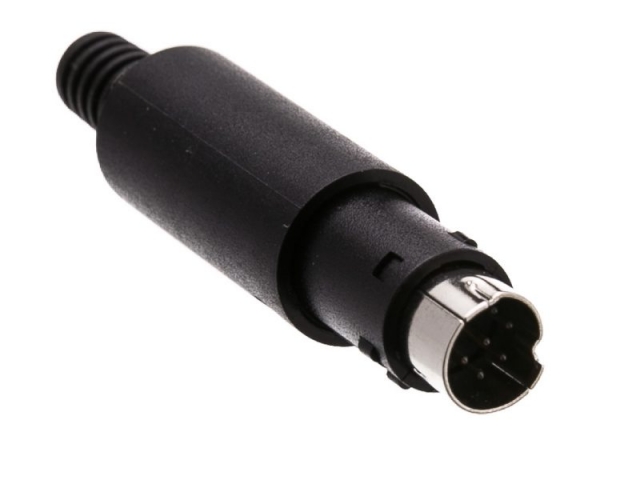

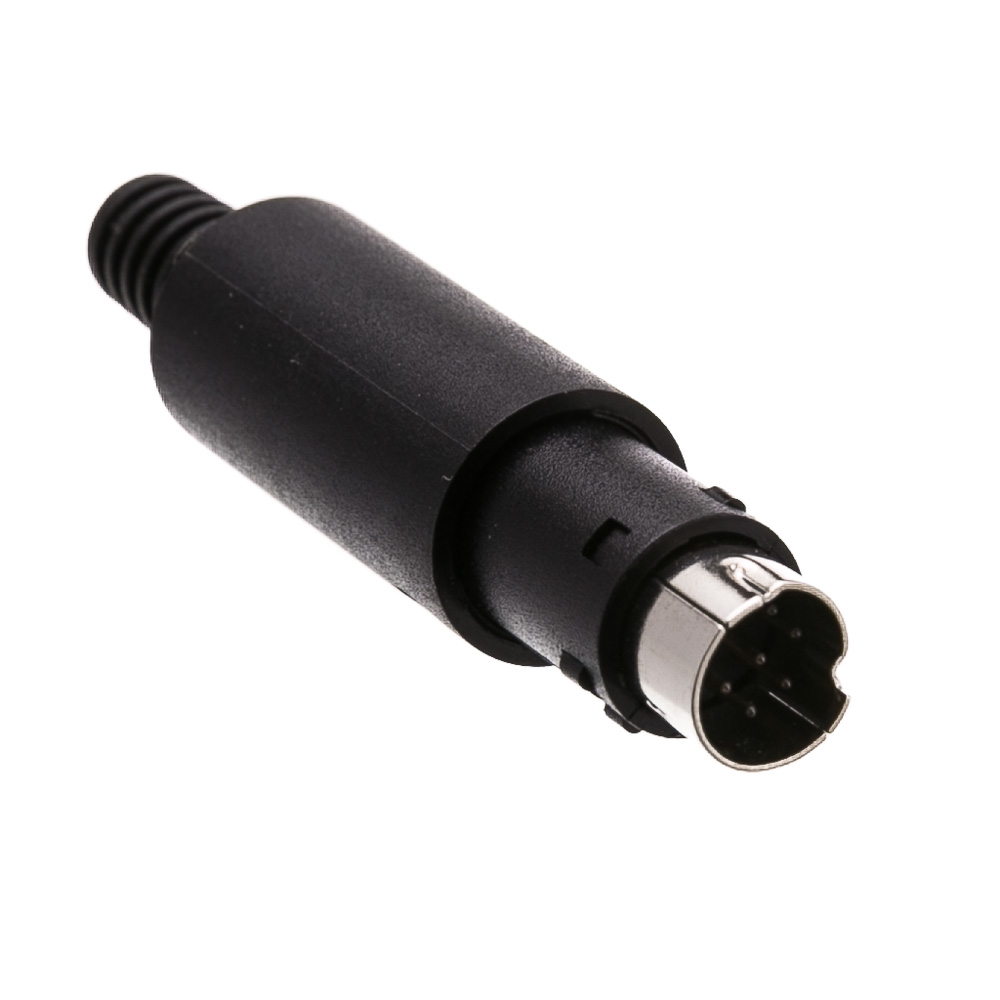

Комплект: трансивер, высокочастотный мост для использования трансивера в качестве антенного анализатора, штекер mini-DIN, комплект схемотехнической документации, программное обеспечение, инструкции по настройке в электронном виде.

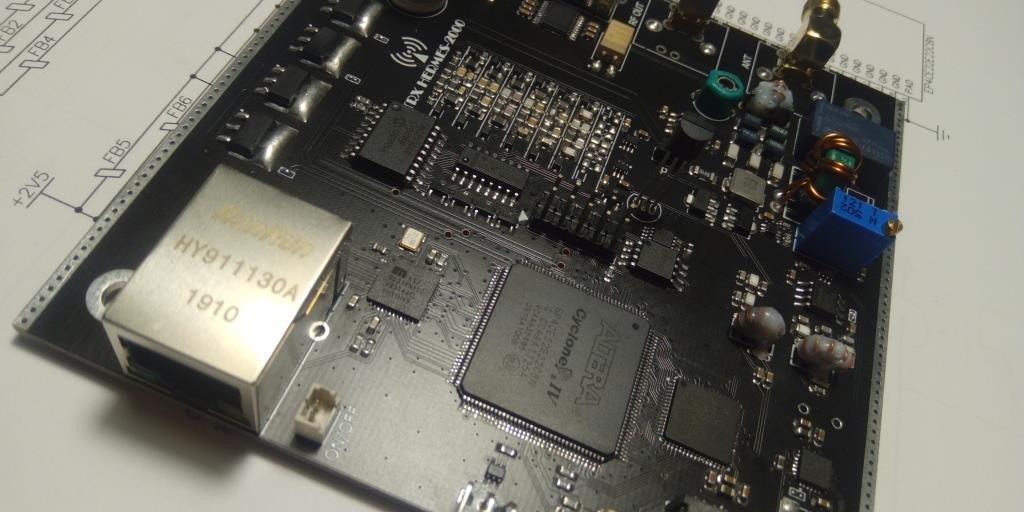

Подключение трансивера к компьютеру осуществляется с помощью кабеля к сетевой карте компьютера или к домашнему маршрутизатору (роутеру), которые работают со скоростью 100 Мбит/сек или 1 Гбит/сек. Сетевой интерфейс Ethernet позволяет использовать трансивер удаленно в любой точки мира, подключив его к глобальной сети Интернет. При этом трансивер достаточно подключить в один из LAN портов роутера и не привязываться к компьютеру в месте установки радиостанции.

Первоисточник схемотехнических и программных реализаций находится по адресу — www.hermeslite.com

Программное коды трансивера основаны на проектах OpenHPSDR и Hermes-Lite 2.0, есть открытым программным обеспечением, любой желающий может свободно устанавливать и использовать во всех школах, офисах, вузах, на всех личных компьютерах и во всех государственных, бюджетных и коммерческих организациях , согласно открытому лицензионному соглашению GNU (GPL).
