Усилитель мощности PA-100

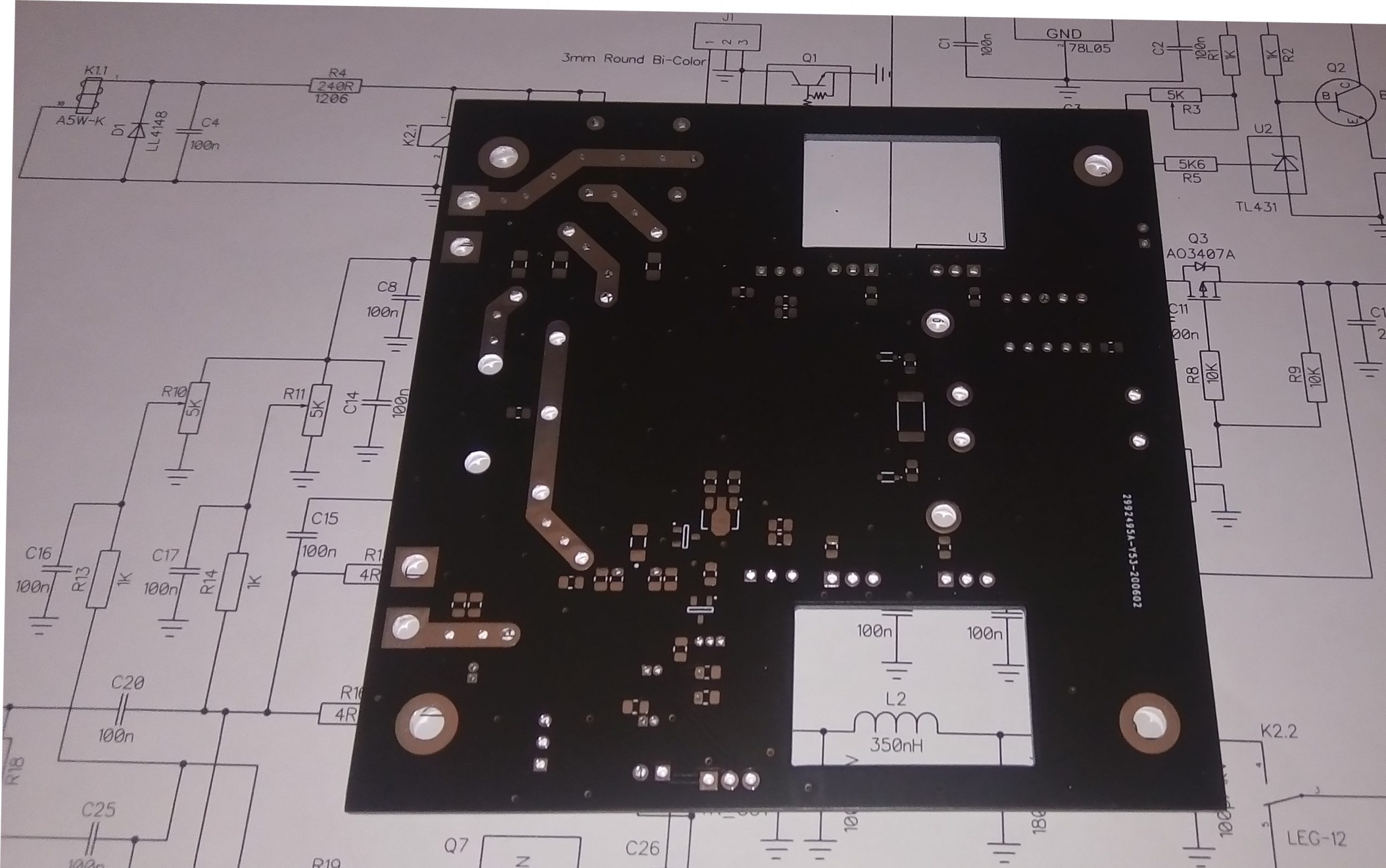

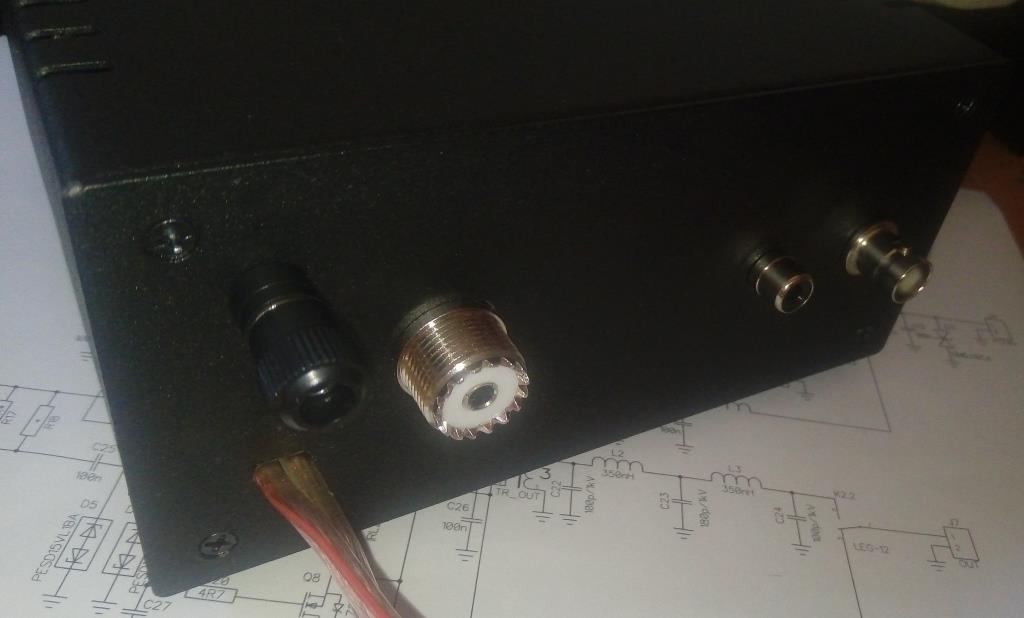

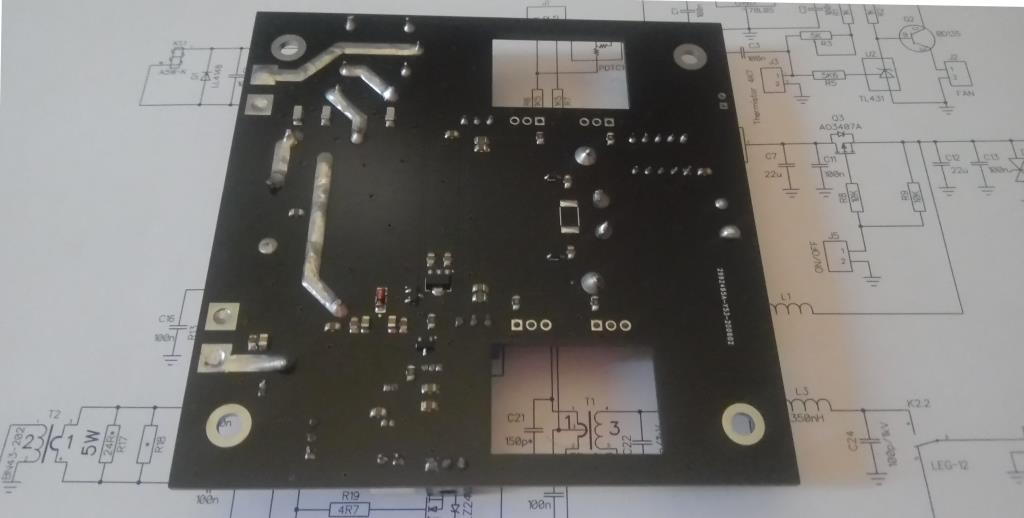

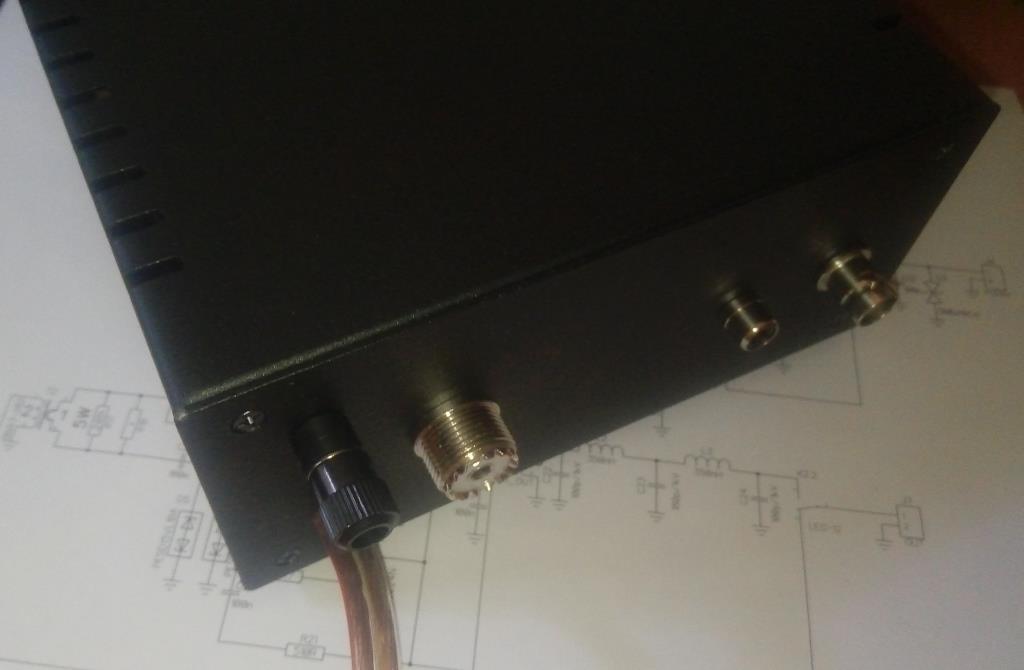

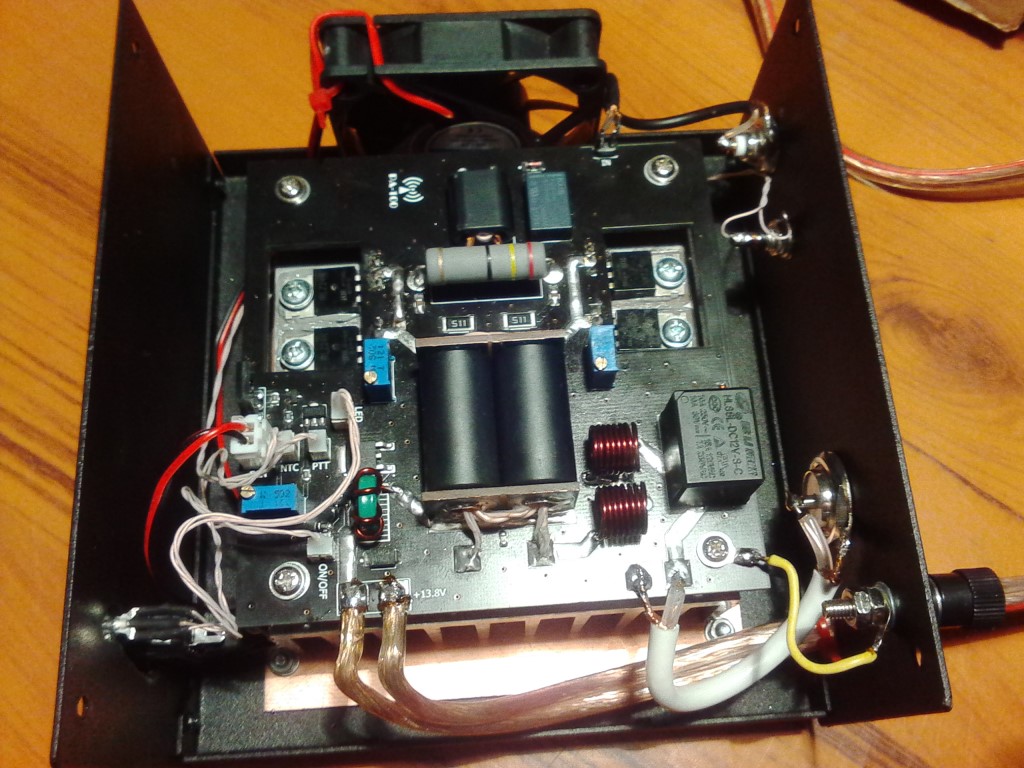

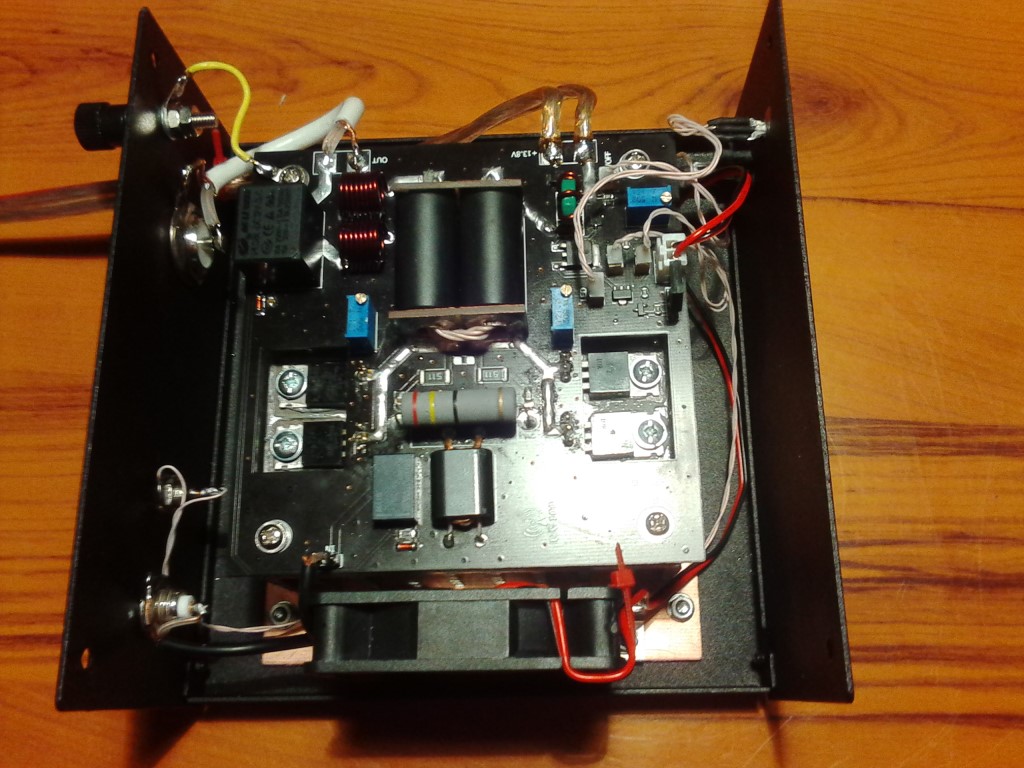

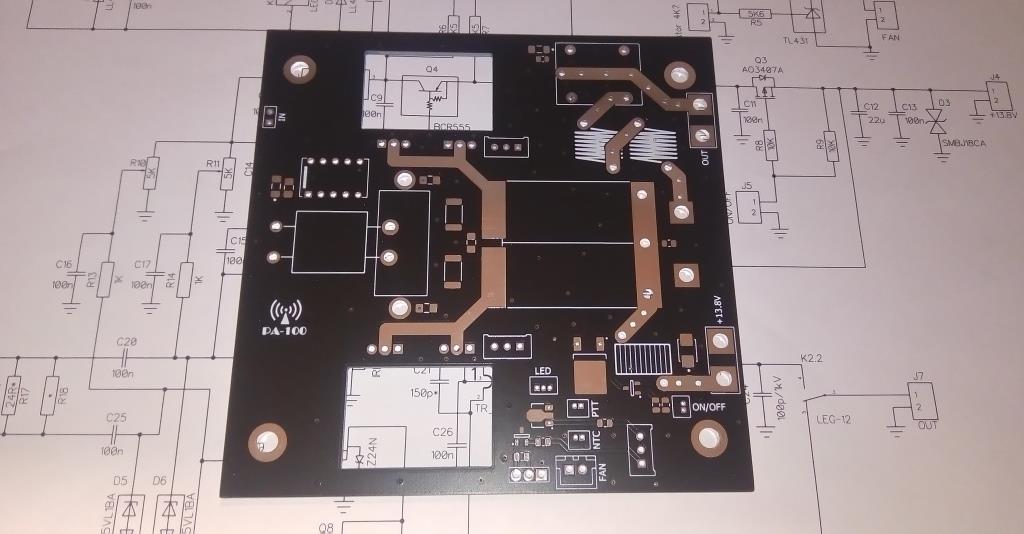

Для передающей техники с выходной мощностью до 5 Вт был разработан доступный вариант усилителя мощности на оригинальных транзисторах IRF510, IRF520. Это позволяет достичь при правильной схемотехнике неравномерности усиления всего 3 — 4 дБ. При этом надежность самого усилителя играет решающую роль. Он достаточно устойчив к обрыву нагрузки или большому КСВ в антенне. Описываемый усилитель на четырех полевых транзисторах полностью выполняет свои функции — работа в цифре на всех диапазонах или раскачка лампового усилителя. Многим такого достаточно, ремонтнопригодность и доступность компонентов позволяет собрать качественный усилитель по скромным ценам. Был разработан собственный вариант печатной платы, включающий в себя различные схемотехнические решения, которых не встретить в аналогичных усилителях.

Технические характеристики усилителя:

• Диапазон частот: 1 МГц — 30 МГц
• Входной/выходной импеданс: 50 Ом
• Входная мощность: 5 Вт макс.
• Выходная мощность: до 100 Вт в зависимости от диапазона
• Напряжение питания: +13.8 В…+15 В
• Потребляемый ток: до 12 А
• Входной разъем: BNC

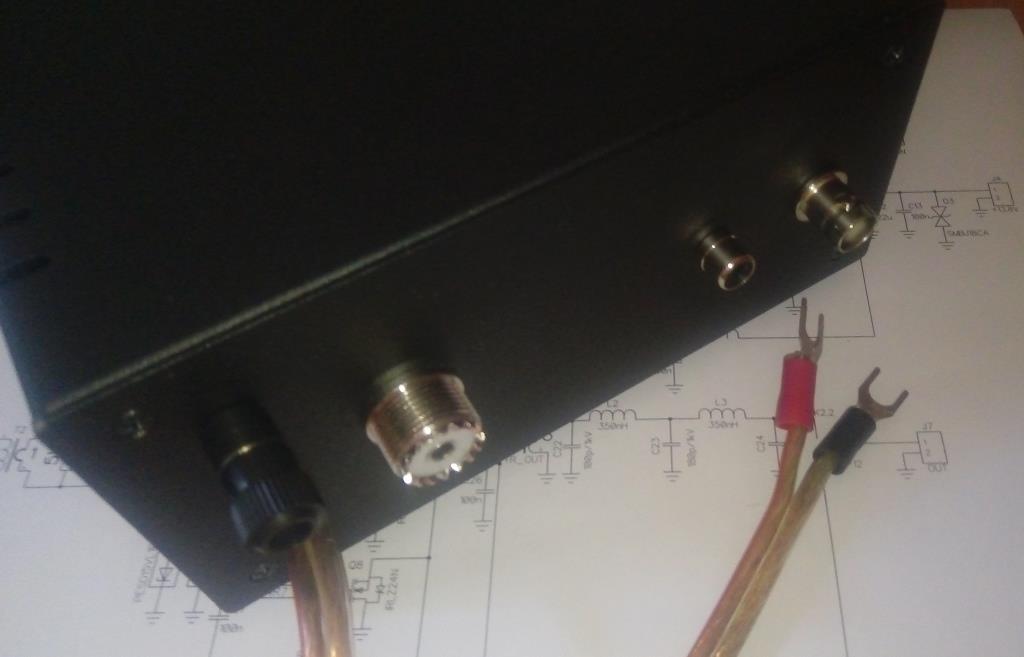

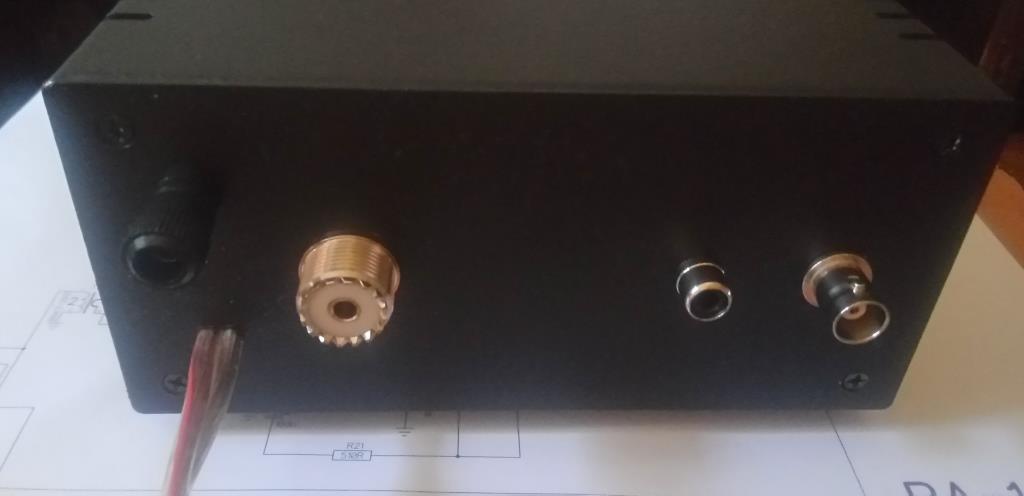

• Антенный разъем: SO — 239 (ответная часть PL — 259)
• Разъем для коммутации: RCA
• Размеры корпуса (ДхШхВ): 140 x 150 x 70 мм, материал — сталь, цвет — черный муар, толщина стенок корпуса: 0.8 — 1 мм.

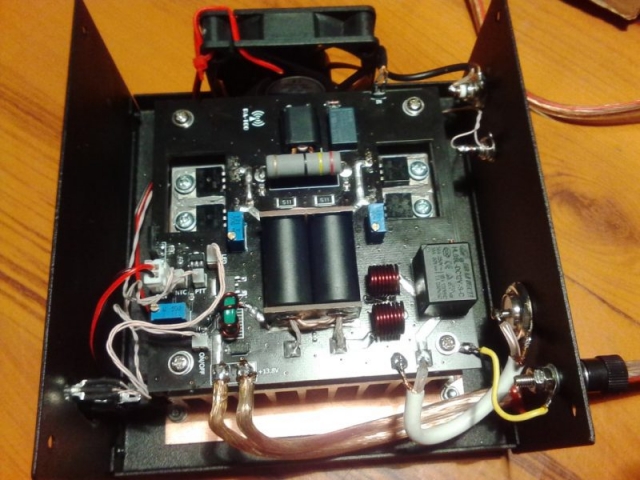

Функциональные особенности:

• электронная система автоматического активного охлаждения (включение вентилятора в зависимости от степени нагрева)
• защита от перенапряжения по ВЧ входу усилителя
• защита от превышения питания
• отдельное смещение на каждое транзисторное плечо
• двухзвенный ФНЧ пятого порядка на выходе

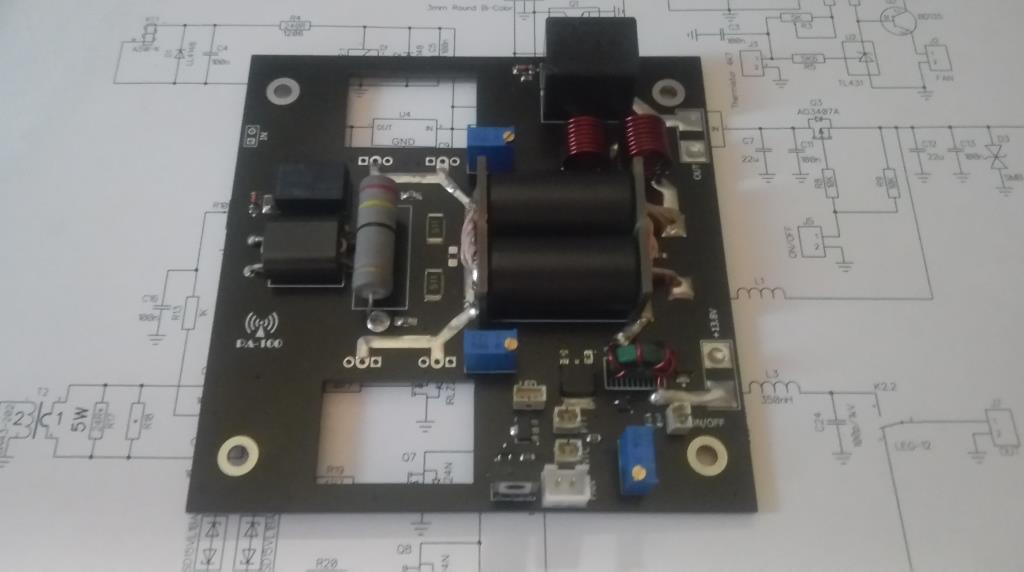

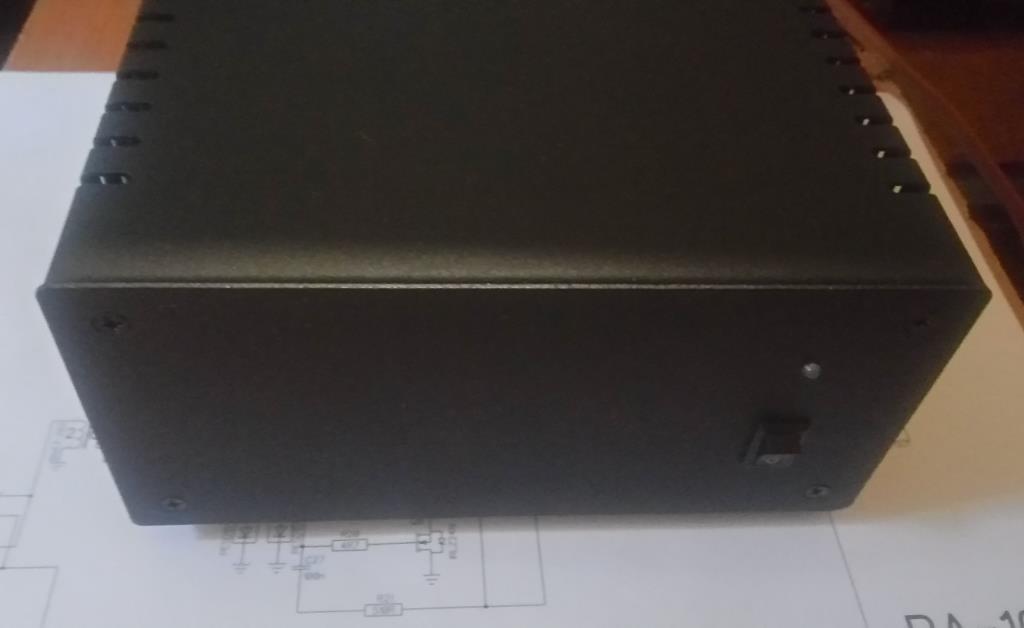

• двухцветный светодиод индикации режима работы
• электронная система включения с помощью рокерного переключателя

Комплект: усилитель, комплект схемотехнической документации в электронном виде.
